消防设施布置
任务描述：
某超高层办公楼标准层的面积为2000m2，图29-4-20为其标准层平面图，外墙窗为固定窗。根据现行消防设计规范规定和任务要求，以经济合理为原则，选用表29-4-6提供的消防设施图例，完成消防设施的布置。
[问题1][简答题]
任务描述：
某超高层办公楼标准层的面积为2000m2，图29-4-20为其标准层平面图，外墙窗为固定窗。根据现行消防设计规范规定和任务要求，以经济合理为原则，选用表29-4-6提供的消防设施图例，完成消防设施的布置。
任务要求：
●消防排烟：由排烟竖井引出排烟总管，从排烟总管分别接排烟支管到需要设置机械排烟的部位；画出排烟百叶口，在需要的部位设置排烟阀。
●正压送风：在需要设置正压送风的部位画出正压送风竖井，每个竖井的面积不小于0.5m2。
●消防报警：除办公空间外，在其他需要的空间布置火灾探测器。
●应急照明：布置应急照明灯。
●消火栓：除办公空间外，在其他需要的空间布置室内消火栓。
●防火门：选用、布置不同等级的防火门。
●根据作图结果，先完成第一页上作图选择题的作答，再用2B铅笔填涂答题卡上对应题目的答案。

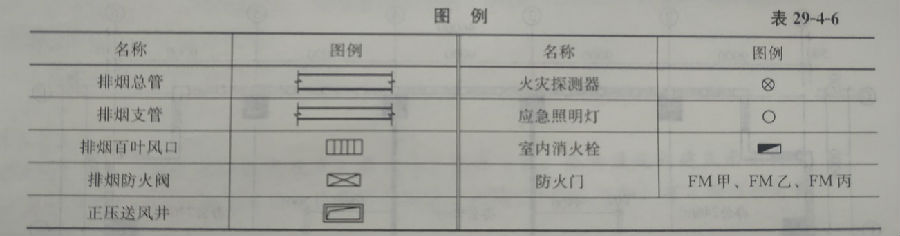

图例(表29-4-6)：
图例表29-4-6

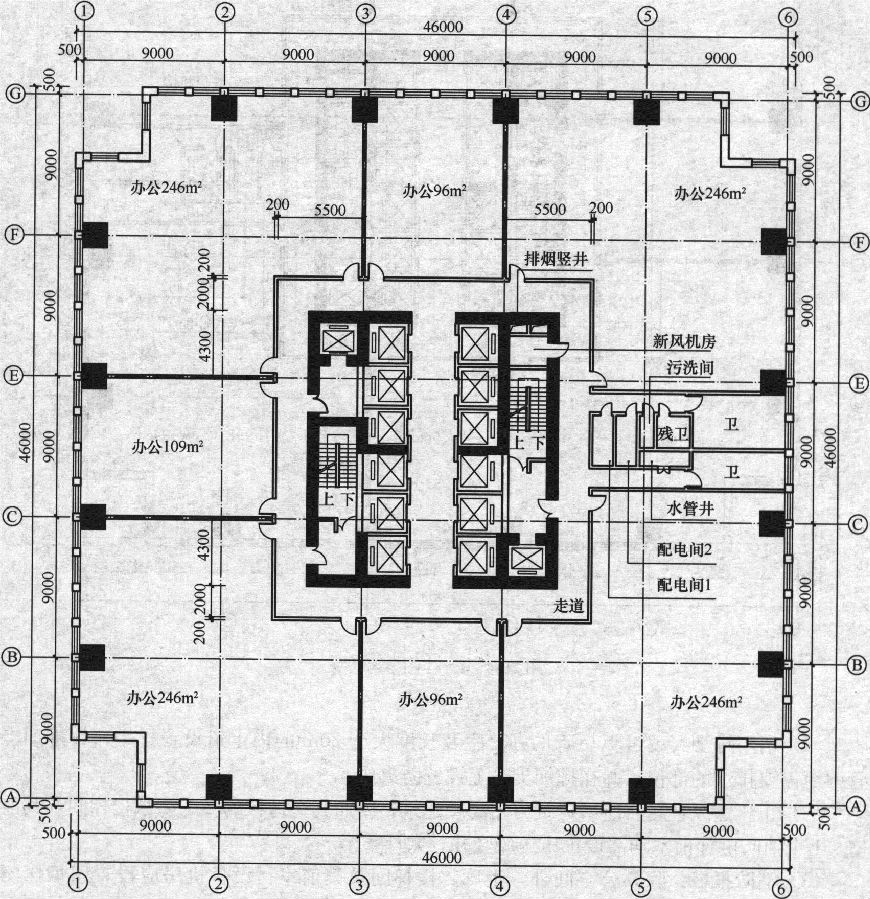

图29-4-20标准层平面图
[问题2][单选题]
需要设置机械排烟的房间数为：
A.4
B.5
C.6
D.7
[问题3][单选题]
排烟管道上需要设置排烟阀个数为：
A.6
B.7
C.8
D.9
[问题4][单选题]
需要设置正压送风的部位数最少为：
A.3
B.4
C.5
D.7
[问题5][单选题]
除办公空间外，需要设置火灾探测器的部位是：
A.走道、合用前室、前室、配电间、新风机房
B.走道、合用前室、前室、配电间、卫生间
C.合用前室、前室、新风机房、卫生间
D.走道、合用前室、前室、配电间、清洁间
[问题6][单选题]
需要设置应急照明灯的部位数为：
A.4
B.6
C.8
D.10
[问题7][单选题]
除走道外，需要设置应急照明灯数量为：
A.6
B.7
C.9
D.10
[问题8][单选题]
下列均需要设置室内消火栓的部位是：
A.合用前室、消防电梯前室、走道
B.合用前室、配电室、走道
C.消防电梯前室、配电间、楼梯前室
D.消防电梯前室、楼梯前室、合用前室
[问题9][单选题]
除走道外，需要设置室内消火栓的个数为：
A.1
B.2
C.3
D.4
[问题10][单选题]
需要设置防火门总数为：
A.7
B.8
C.9
D.10
[问题11][单选题]
防火门的等级和数量为：
A.FM甲，4；FM乙，4；FM丙，1
B.FM甲，4；FM乙，4；FM丙，2
C.FM甲，3；FM乙，4；FM丙，2
D.FM甲，3；FM乙，5；FM丙，1
正确答案及解析
正确答案
解析
[问题1]
(1)消防排烟：超过lOOm2的办公室及长度大于20m的内走道设置排烟，将排烟支管引至需要排烟的部位，并在排烟支管上设置防火阀。
(2)正压送风：题目所给建筑为超高层建筑，因而其交通核的2个防烟楼梯间及其前室、1个消防电梯前室均需设正压送风竖井，共计5个。
(3)消防报警：除办公空间外，走廊、楼梯间及其前室、设备机房应设置感烟探测器；走廊的感烟探测器间距应小于10m。
(4)应急照明：应在走廊、前室、楼梯间设置疏散照明；在配电间设置备用照明。
(5)消火栓设置：依据《消防给水及消火栓系统技术规范》GB 50974-2014条文说明第7.4.5条：“消防电梯前室是消防队员进入室内扑救火灾的进攻桥头堡，为方便消防队员向火场发起进攻或开辟通路，消防电梯前室应设置室内消火栓”。室内消火栓的布置应满足同一平面有2支消防水枪的2股充实水柱同时到达任何部位的要求，因而走廊也需设置2个消火栓。
(6)设置防火门：新风机房门、配电室门为甲级，疏散门为乙级，管井门为丙级。
[问题2]
答案：B
参考解析：

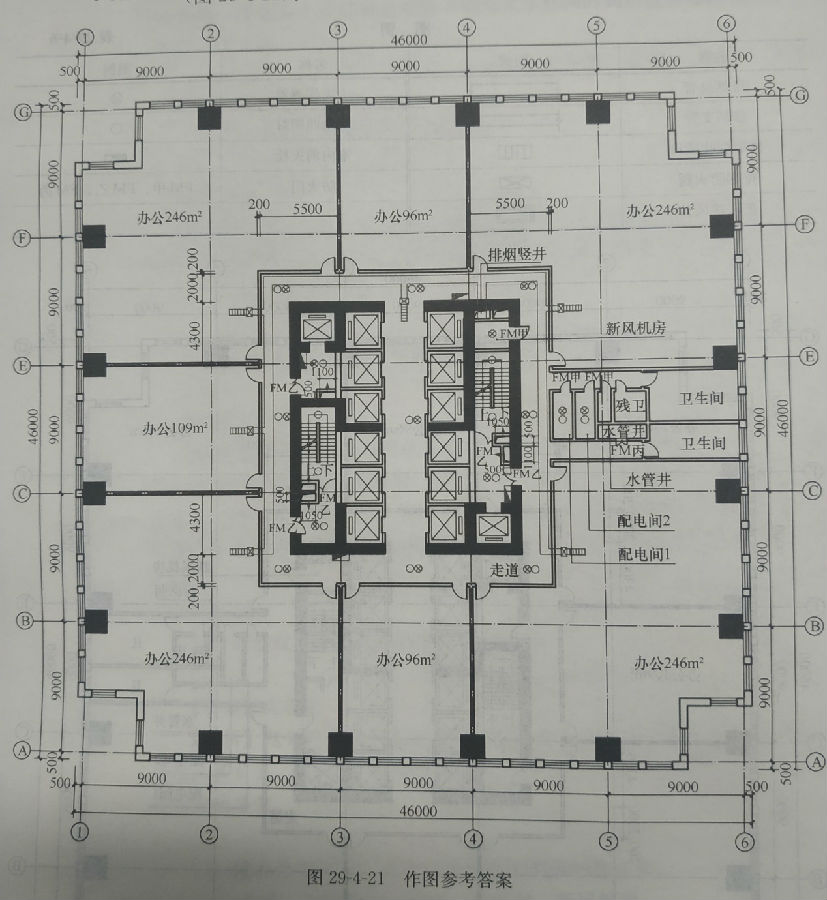

依据《建筑设计防火规范》第8.5.3条第3款，公共建筑内建筑面积大于lOOm2且经常有人停留的地上房间应设置排烟设施。由图29-4-21可知，有5间办公室面积大于lOOm2，故应选B。
[问题3]
答案：A
参考解析：
该超高层办公楼标准层有5个房间需要设机械排烟，每个房间排烟支管与走廊排烟总管连接处需设排烟阀，共计5个；走道设一个排烟口即可满足排烟要求，其排烟支管与排烟总管处设1个排烟阀。题中由排烟竖井引出排烟总管，从排烟总管分别接排烟支管到需要设置机械排烟的部位；故排烟总管与排烟竖井连接处不用设排烟阀，共计6个。
[问题4]
答案：C
参考解析：
题目建筑为超高层建筑(即建筑高度大于100m)，因而交通核的2个防烟楼梯间及其前室、1个消防电梯前室均需设正压送风竖井，共计5个。
[问题5]
答案：A
参考解析：
超高层建筑除游泳池、溜冰场、卫生间外，其余空间均应设火灾自动报警系统。故标准层除办公空间外，走道、合用前室、前室、配电间、新风机房需要设置火灾探测器。
[问题6]
答案：C
参考解析：
需要设置应急照明灯的部位为：两个防烟楼梯间、防烟楼梯间独立前室、防烟楼梯间和消防电梯间合用前室、消防电梯间前室、走道、配电间1、配电间2，共计8处。
[问题7]
答案：B
参考解析：
除走道外，需设置应急照明灯的部位有7处；每个部位至少需要布置1个应急照明灯，共计7个。
[问题8]
答案：A
参考解析：
依据《消防给水及消火栓系统技术规范》GB 50974-2014第7.4.5条的规定，消防电梯前室应设置室内消火栓，并应计入消火栓使用数量。
室内消火栓的布置应满足同一平面有2支消防水枪的2股充实水柱同时到达任何部位的要求。因而走廊也需设置消火栓，故应选A。
[问题9]
答案：B
参考解析：
除走道外，需要设置2个室内消火栓，分别设于合用前室和消防电梯前室处。
[问题10]
答案：C
参考解析：
新风机房、配电间1、配电间2设甲级防火门，共计3樘；前室、合用前室及楼梯间的门设乙级防火门，共计5樘；水管井设丙级防火门，共计1樘；总计9樘，故应选C。
[问题11]
答案：D
参考解析：
新风机房、配电间1、配电间2设甲级防火门，共计3樘；前室、合用前室及楼梯间的门设乙级防火门，共计5樘；水管井设丙级防火门，共计1樘；
