消防设施布置
任务描述：

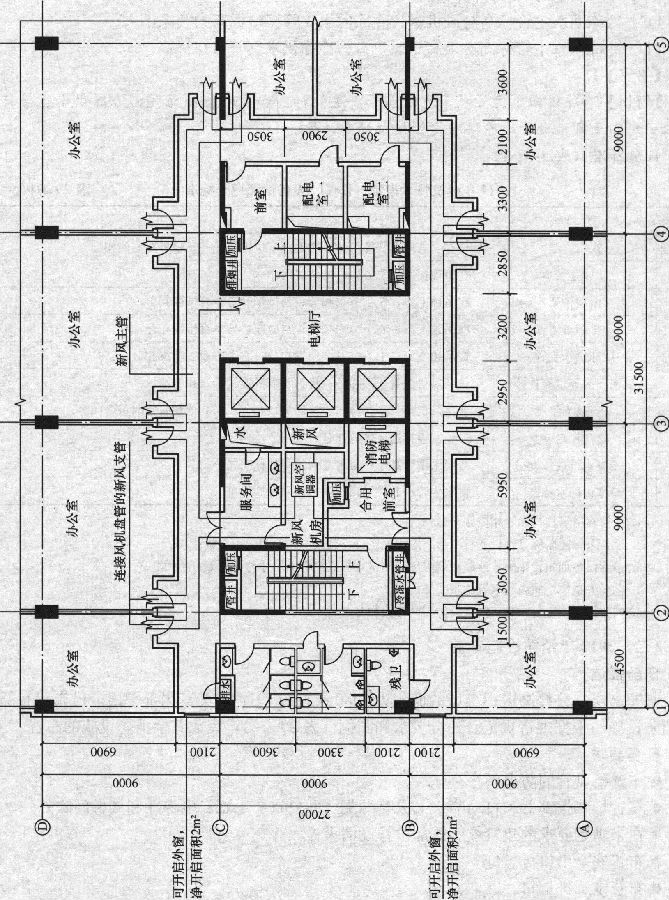

某超高层办公楼高区标准层的面积为l950m2，图29-4-18为其局部平面，已布置有部分消防设施。根据现行规范、任务要求和图例（表29-4-5），完成其余消防设施的布置。
[问题1][简答题]
任务描述：
某超高层办公楼高区标准层的面积为l950m2，图29-4-18为其局部平面，已布置有部分消防设施。根据现行规范、任务要求和图例（表29-4-5），完成其余消防设施的布置。
任务要求：
●布置新风管的防火阀。
●布置烟感报警器和自动喷水灭火喷淋头（办公室、走廊、电梯厅和楼梯间除外）。
●在未满足要求的建筑核心筒部位补设消火栓。
●布置安全出口标志灯。
●布置走廊排烟口。
●标注防火门及其防火等级。
●按第1页的要求填涂第1页作图选择题和答题卡。

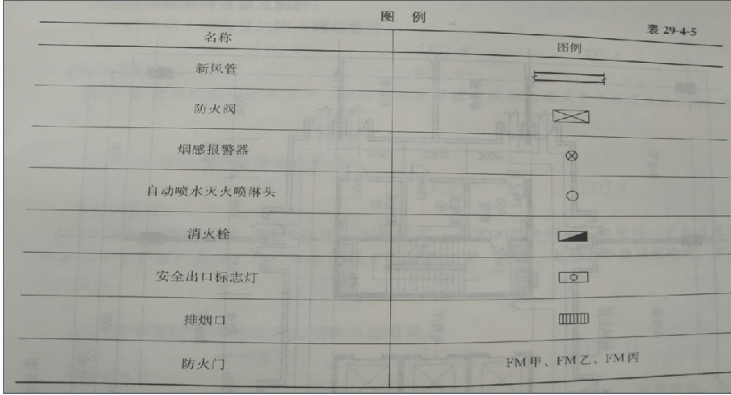

图例（表29-4-5）：
[问题2][单选题]
新风管上应布置的防火阀总数是：
A.1
B.2
C.3
D.4
[问题3][单选题]
应布置的烟感报警器总数是：
A.6
B.7
C.8
D.9
[问题4][单选题]
应布置的自动喷水灭火喷淋头总数是：
A.5
B.7
C.9
D.11
[问题5][单选题]
应补设消火栓的部位是：
A.合用前室
B.前室
C.合用前室、前室
D.疏散楼梯
[问题6][单选题]
应布置的安全出口指示灯总数是：
A.2
B.3
C.4
D.5
[问题7][单选题]
走廊应布置的排烟口总数是：
A.0
B.1
C.2
D.3
[问题8][单选题]
甲级防火门的总数是：
A.3
B.4
C.5
D.6
[问题9][单选题]
乙级防火门的总数是：
A.2
B.4
C.6
D.8
[问题10][单选题]
丙级防火门的总数是：
A.0
B.1
C.2
D.3
[问题11][单选题]
不设置自动喷水灭火喷淋头的房间是：
A.服务间
B.合用前室
C.卫生间
D.配电间一、配电间二
正确答案及解析
正确答案
解析

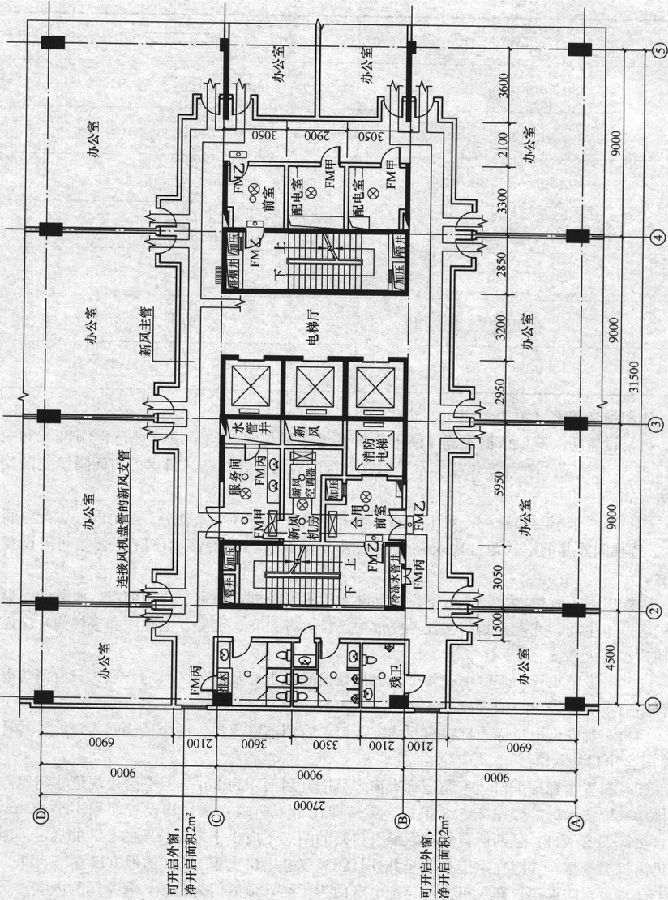

[问题1](1)设置防火阀：依据规范《民用建筑供暖通风与空气调节设计规范》GB 50736—2012的9.3.11条，在与新风机房水平风管交接的竖向管井、新风机房的房间隔墙处设置了防火阀。
(2)布置烟感与喷淋头：对于烟感，除了在设备机房（新风机房、配电间一、配电间二）、楼梯间及其前室（题目要求除楼梯间外）设置烟感报警器，还应在服务间需设置烟感。
除配电间不宜用水扑救，可不设自动喷水灭火系统外，前室、合用前室、服务间、新风机房、卫生间、残疾人厕所（任务要求中已排除办公室、走廊、电梯厅和楼梯间）应设自动喷水灭火系统。
(3)补设消火栓：走廊中有4个消火栓，已满足走廊及办公区域的要求，只有消防电梯合用前室应补设1个消火栓。
(4)布置安全出口标志灯：应在前室入口、合用前室入口、两个楼梯间人口处，共计4个安全出口指示灯。
(5)布置走廊排烟口：本题走廊有窗，且净开启面积为2m2，但不满足规范《建筑防烟排烟系统技术标准》第4.6.3条第3款，即在走道两端（侧）均设置面积不小于2m2的自然排烟窗（口）且两侧自然排烟窗（口）的距离不应小于走道长度的2/3的规定。因而仍需机械排烟，并应在靠近排烟竖井处且距离安全出口大于1. 5m的地方设置排烟口。
(6)设置防火门：新风机房门、配电室门为甲级，疏散门为乙级，管井门为丙级。
[问题2]
答案：C
参考解析：
新风机房与新风管井、服务间及合用前室连接的新风管上应设置防火阀，共计3个。
[问题3]
答案：A
参考解析：
应在服务间、新风机房、合用前室、前室、配电间一、配电间二6个房间内设置烟感报警器，共计6个，任务要求中已把办公室、走廊、电梯井和楼梯间除外，不用计入总数。
[问题4]
答案：C
参考解析：
除配电间不宜用水扑救可不设自动喷水灭火系统外，前室、合用前室、服务间、新风机房、卫生间、残疾人厕所（任务要求中已排除办公室、走廊、电梯厅和楼梯间）应设自动喷水灭火系统，卫生间布置3个，服务间2个，新风机房2个，前室1个，合用前室1个，共计9个。
[问题5]
答案：A
参考解析：
图中走廊已经设置4个消火栓，消火栓的间距满足同层任何部位有两个消火栓的水枪充实水柱同时到达。只有消防电梯合用前室应补设1个消火栓，故应选A。
[问题6]
答案：C
参考解析：
应在前室入口、合用前室入口、两个楼梯间入口处共设4个安全出口指示灯。
[问题7]
答案：B
参考解析：
在走廊排烟井附近设1个排烟口可满足走廊内最远点距排烟口的水平距离不应超过30m。
[问题8]
答案：A
参考解析：
配电室一、配电室二、新风机房通向建筑内的门应设甲级防火门，共计3个。
[问题9]
答案：B
参考解析：
通向前室、合用前室、两个防烟楼梯间的门需设乙级防火门，共计4个。
[问题10]
答案：D
参考解析：
排水井、水管井、冷冻水管井需设丙级防火门，共计3个。
[问题11]
答案：D
参考解析：
配电间为不宜用水扑救的部位，不应设置自动喷水灭火喷淋头。
