某工作室
任务描述：

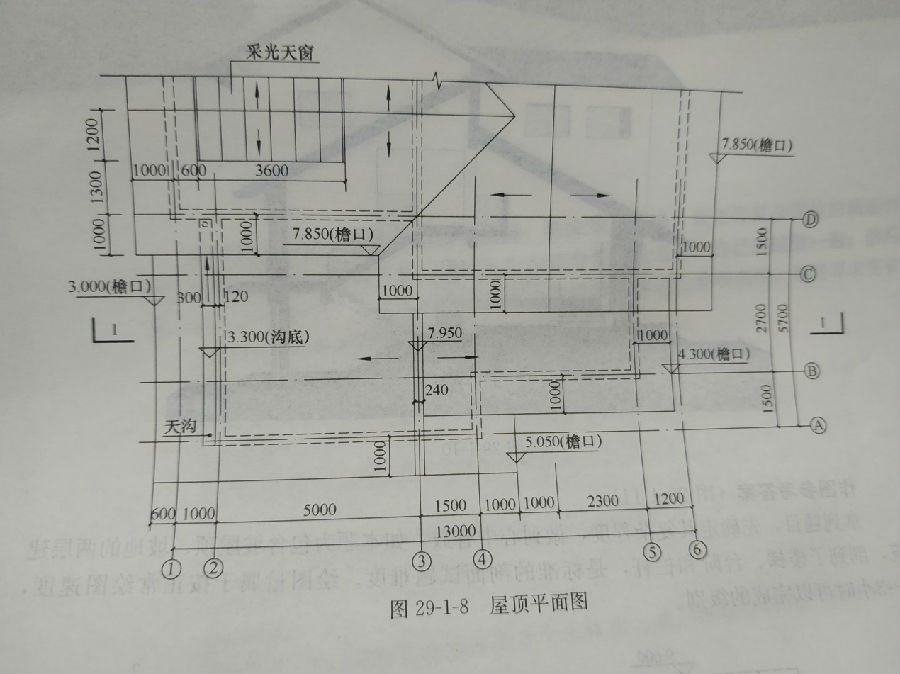

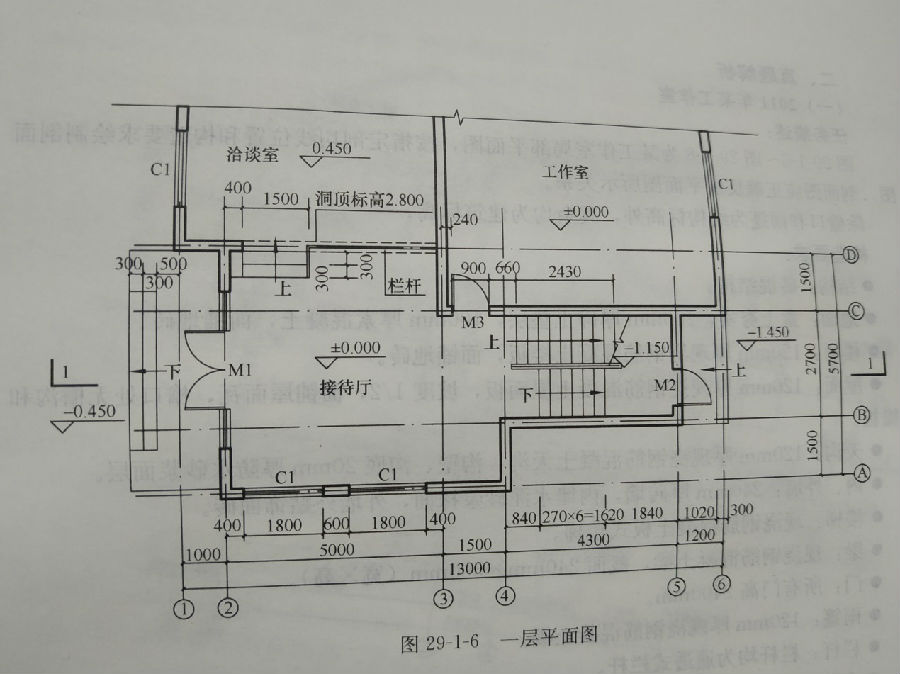

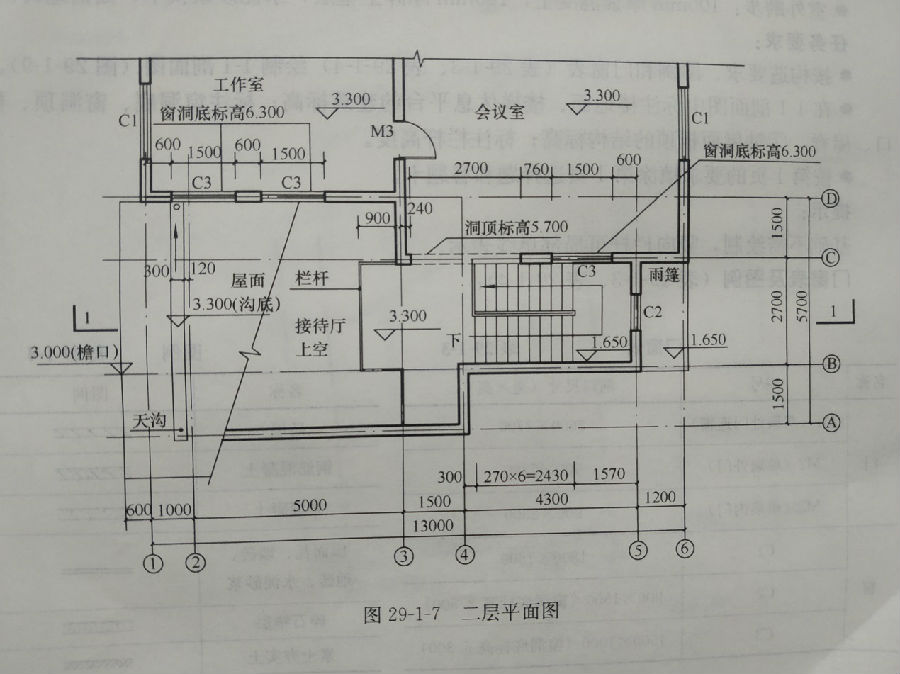

图29-1-6～图29-1-8为某工作室局部平面图，按指定剖切线位置和构造要求绘制剖面图。剖面图应正确反映平面图所示关系。
[问题1][简答题]
任务描述：
图29-1-6～图29-1-8为某工作室局部平面图，按指定剖切线位置和构造要求绘制剖面图。剖面图应正确反映平面图所示关系。
除檐口和雨篷为结构标高外，其余均为建筑标高。
构造要求：
●结构：砖混结构。
●地面：素土夯实，150mm厚碎土垫层，100mm厚素混凝土，面铺地砖。
●楼面：120mm厚现浇钢筋混凝土楼板，面铺地砖。
●屋面：120mm厚现浇钢筋混凝土屋面板，坡度1/2，面铺屋面瓦，檐口处无檐沟和封檐板。
●天沟：120mm厚现浇钢筋混凝土天沟，沟壁、沟底20mm厚防水砂浆面层。
●内、外墙：240mm厚砖墙，内墙水泥砂浆抹面，外墙外贴饰面砖。
●楼梯：现浇钢筋混凝土板式楼梯。
●梁：现浇钢筋混凝土梁，截面240mm×500mm（宽×高）。
●门：所有门高2400mm。
●雨篷：120mm厚现浇钢筋混凝土板。
●栏杆：栏杆均为通透式栏杆。
●室外踏步：100mm厚素混凝土，100mm厚碎土垫层，水泥砂浆找平，面铺地砖。
任务要求：

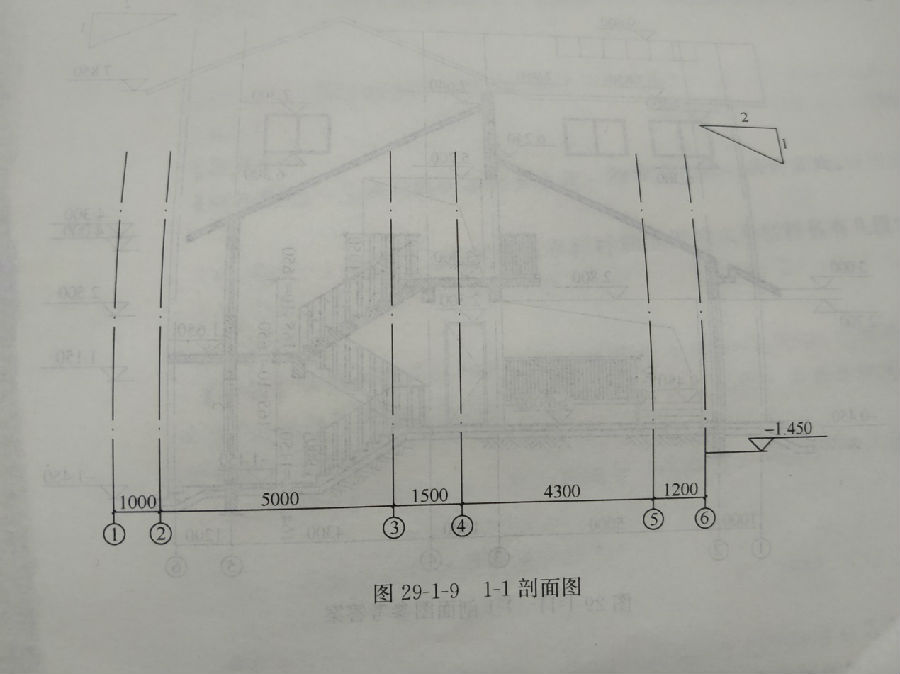

●按构造要求、图例和门窗表(表29-1-3、表29-1-4)绘制1-1剖面图(图29-1-9)。
●在1-1剖面图中标注楼地面、楼梯休息平台的建筑标高；标注窗洞底、窗洞顶、檐口、屋脊、③轴屋面板顶的结构标高；标注栏杆高度。
●按第1页的要求填涂第1页选择题和答题卡。
提示：
基础不需绘制，竖向栏杆可局部单线表示。

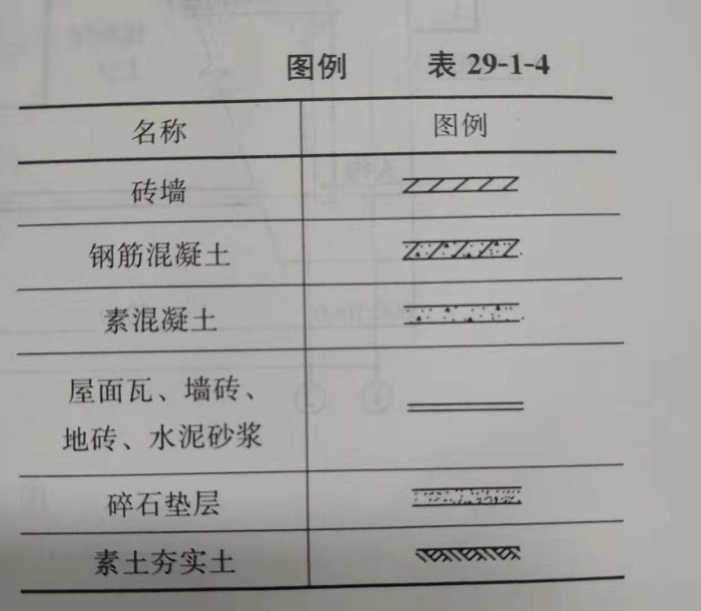

门窗表及图例(表29-1-3、表29-1-4)：

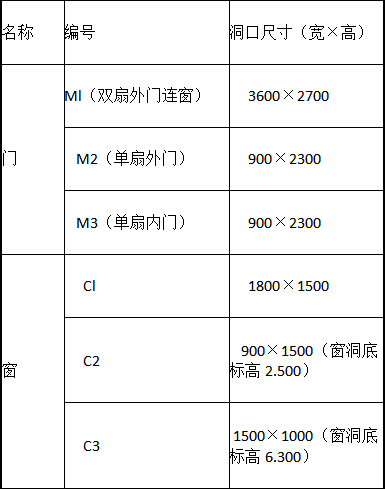

门窗表？ 表29-1-3
?

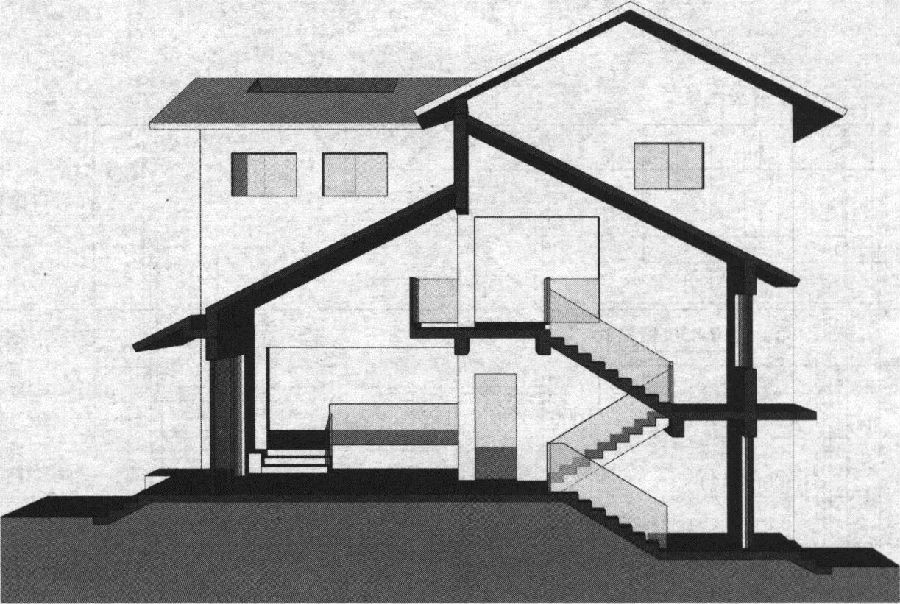

三维模型示意图（图2 9-1-10）：
[问题2][单选题]
②～⑤轴之间剖到的屋面板共有几块？
A.1
B.2
C.3
D.4
[问题3][单选题]
③～⑤轴之间剖到的楼梯平台板共有几块？
A.4
B.3
C.2
D.1
[问题4][单选题]
②～⑤轴之间剖到的梯段及踏步共有几段？
A.1
B.2
C.3
D.4
[问题5][单选题]
在1-1剖面图上看到的水平栏杆和剖到的水平栏杆各有几段？
A.3,1?
B.3,2
C.4,2
D.4,1
[问题6][单选题]
二层挑台栏杆的高度至少应为：
A.850
B.900
C.1050
D.1100
[问题7][单选题]
在1-1剖面图上看到的门、窗（含天窗）、洞口的数量各为几个？
A.1,1,2
B.2,4,1
C.4,2,1?
D.1,4,2
[问题8][单选题]
剖到的门和窗各有几个？
A.2,1?
B.3,1
C.1,2?
D.2,3
[问题9][单选题]
剖到的屋面板最高处结构标高为：
A.7.640
B.7.950?
C.9.600
D.10.100
[问题10][单选题]
剖到的屋脊和看到的屋脊线数量分别是：
A.1,1
B.1,2?
C.2,1
D.2,2
[问题11][单选题]
剖到的室外台阶共有几处？
A.1
B.2
C.3
D.4
正确答案及解析
正确答案
解析

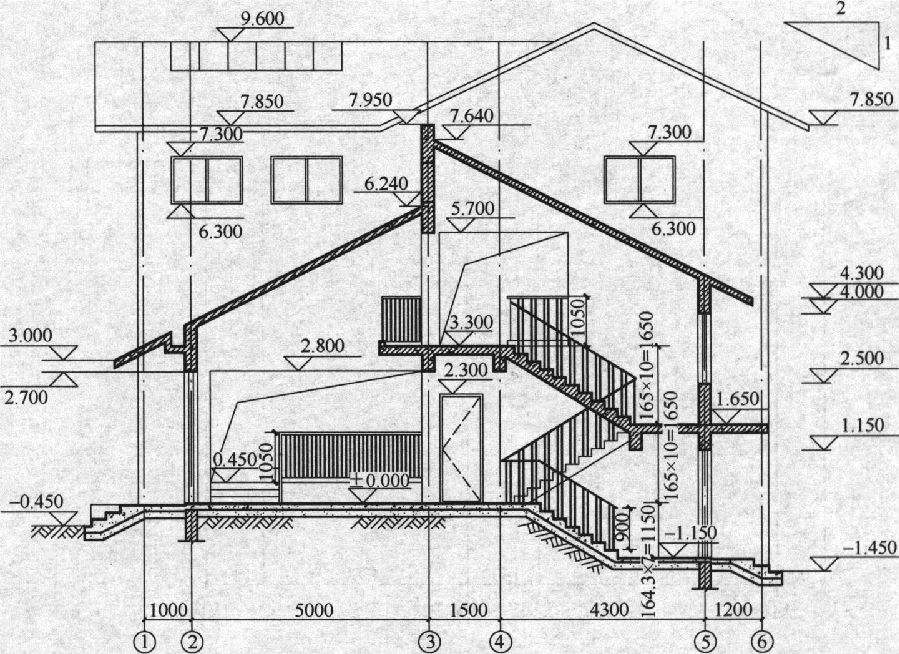

[问题1]拿到题目，先确定其复杂程度，做到心中有数。如本题为包含坡屋顶、坡地的两层建筑，剖到了楼梯、台阶和栏杆，是标准的剖面试题难度。绘图量属于按正常绘图速度，2～3小时可以完成的级别。
[问题2]答案：B
参考解析：
②～③轴及③～⑤轴之间各有1块屋面板，共计2块，故选B。
[问题3]答案：C
参考解析：
③～⑤轴间剖到的楼梯平台板有2块，标高分别为1.650m和3.300m，故应选C。
[问题4]答案：B
参考解析：
②～⑤轴剖到的梯段有1处，踏步有1处，共计2处。
[问题5]答案：D
参考解析：
看到的水平栏杆有4处：标高为0.450～1.500m的洽谈室平台栏杆；标高为±0.000m的楼梯段水平栏杆；标高3.300m平台栏杆；二层会议室与楼梯间之间的水平防护栏杆。
剖到的水平栏杆有1处，即二层挑台(标高为3.300m)的临空栏杆。
[问题6]答案：C
参考解析：
《民用建筑设计统一标准》GB50352-2019第6.7.3条：阳台、外廊、室内回廊、内天井、上人屋面及室外楼梯等临空处应设置防护栏杆，并应符合下列规定：当临空高度在24. Om以下时，栏杆高度不应低于1.05m；当临空高度在24. Om及以上时，栏杆高度不应低于1.1m；上人屋面和交通、商业、旅馆、医院、学校等建筑临开敞中庭的栏杆高度不应小于1. 2m。故选C。
[问题7]答案：D
参考解析：
看到的门为1樘：一层工作室门；
看到的窗（含天窗）为4樘：标高为6.300～7.300m的窗3樘、顶标高为9.600m的天窗1樘；
看到的洞口为2处：一层D轴洞口1处、二层C轴洞口1处。故应选D。
[问题8]答案：A
参考解析：
剖到的门有2樘：一层接待室入口外门和楼梯间外门；剖到二层楼梯间外窗1樘。故应选A。
[问题9]答案：A
参考解析：
根据檐口标高4.300m和屋面坡度1：2，可以计算出屋面板最高处结构标高
为：4.300+(1.000+4.300+1.500-0.120) /2=7.640(m).
[问题10]
答案：D
参考解析：
剖到的屋脊有2处，标高分别为6.240m、7.640m;看到的屋脊线有2处，标高分别为9.600m、10.100m。
[问题11]
答案：B
参考解析：
剖到的室外台阶有2处，分别为接待厅入口台阶和楼梯间入口台阶。
