管线综合布置
任务描述：

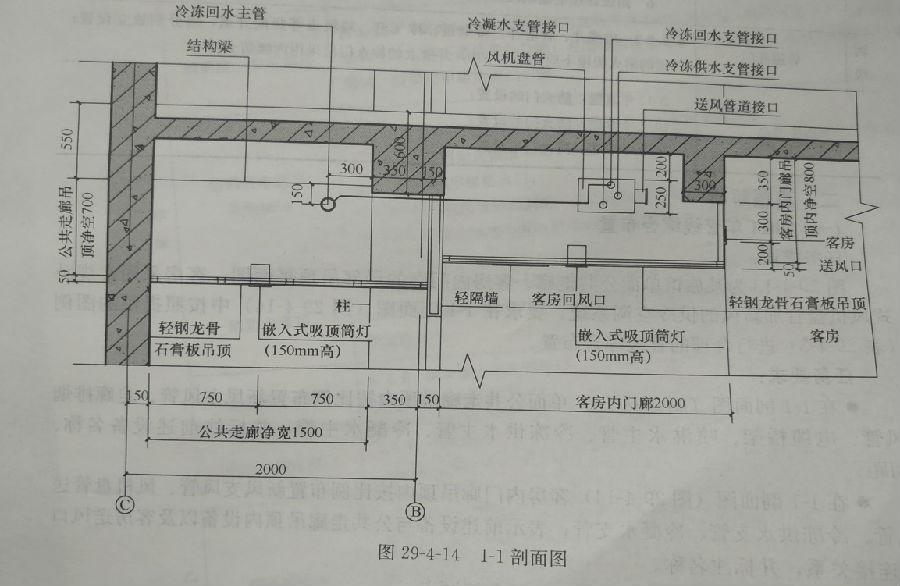

图29-4-13为某旅馆单面公共走廊、客房内门廊的局部吊顶平面图，客房采用常规卧式风机盘管加新风的供冷空调系统，要求在1-1剖面图（图29-4-14）中按照提供的图例(表29-4-3)进行合理的管线综合布置。
[问题1][简答题]
任务描述：
图29-4-13为某旅馆单面公共走廊、客房内门廊的局部吊顶平面图，客房采用常规卧式风机盘管加新风的供冷空调系统，要求在1-1剖面图（图29-4-14）中按照提供的图例(表29-4-3)进行合理的管线综合布置。
任务要求：
在1-1剖面图(图29-4-14)单面公共走廊吊顶内按比例布置新风主风管、走廊排烟风管、电缆桥架、喷淋水主管、冷冻供水主管、冷凝水主管，并标注前述设备名称、间距。
在1-1剖面图(图29-4-14)客房内门廊吊顶内按比例布置新风支风管、风机盘管送风管、冷冻供水支管、冷凝水支管；表示前述设备与公共走廊吊顶内设备以及客房送风口的连接关系，并标注名称。
按第1页的要求填涂第1页选择题和答题卡。

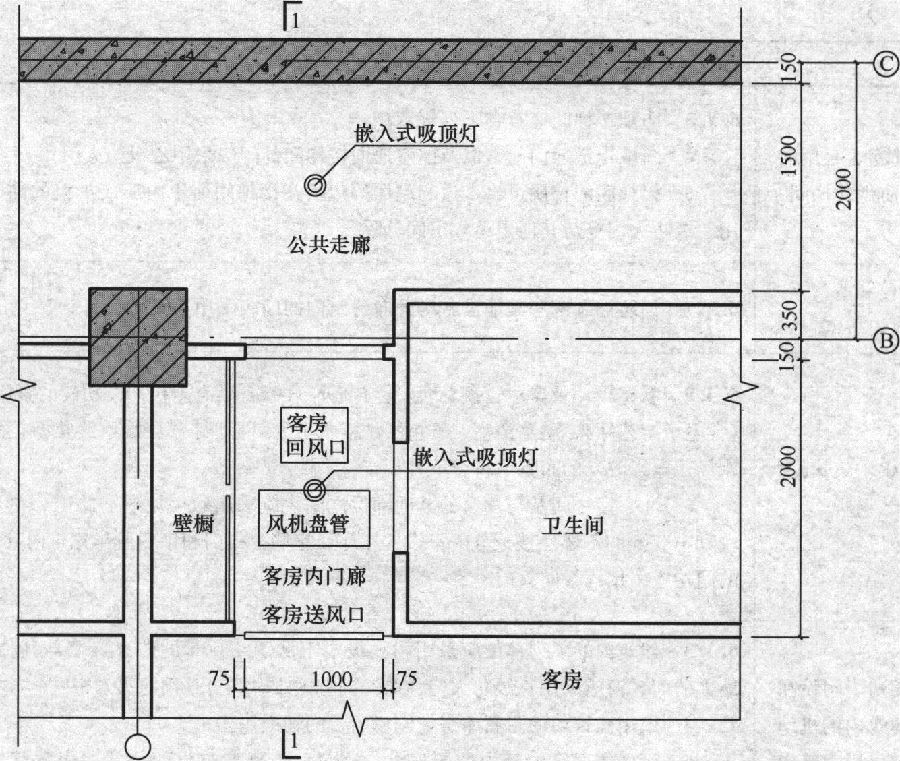

?图29-4-13局部吊顶平面图
布置要求：
风管、电缆桥架、结构构件、吊顶下皮相互之间的最小净距为100mm。
水管主管应集中排列；水管主管之间、水管主管与风管、电缆桥架、结构构件之间的最小净距为50mm。
所有风管、水管、电缆桥架均不得穿过结构构件。
无需表示设备吊挂构件。
电缆桥架不宜设置于水管正下方。
新风应直接送入客房内。

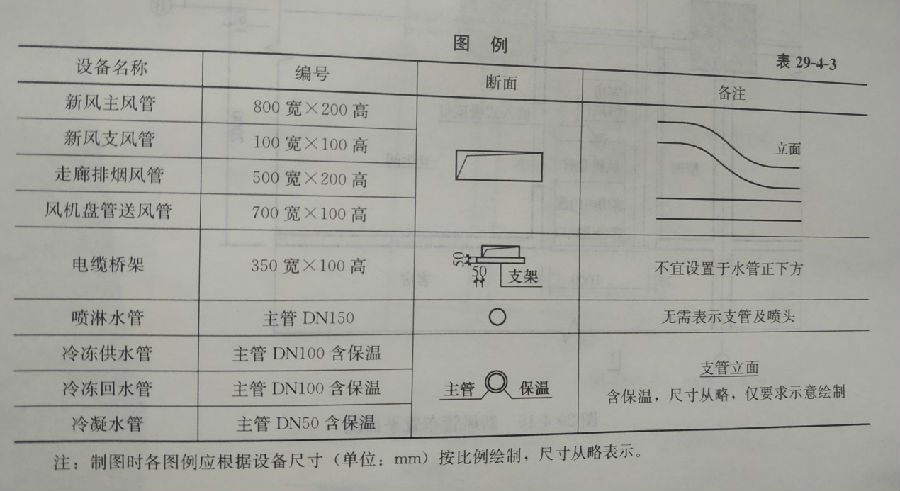

?图例(表29-4-3)：
图例表29-4-3

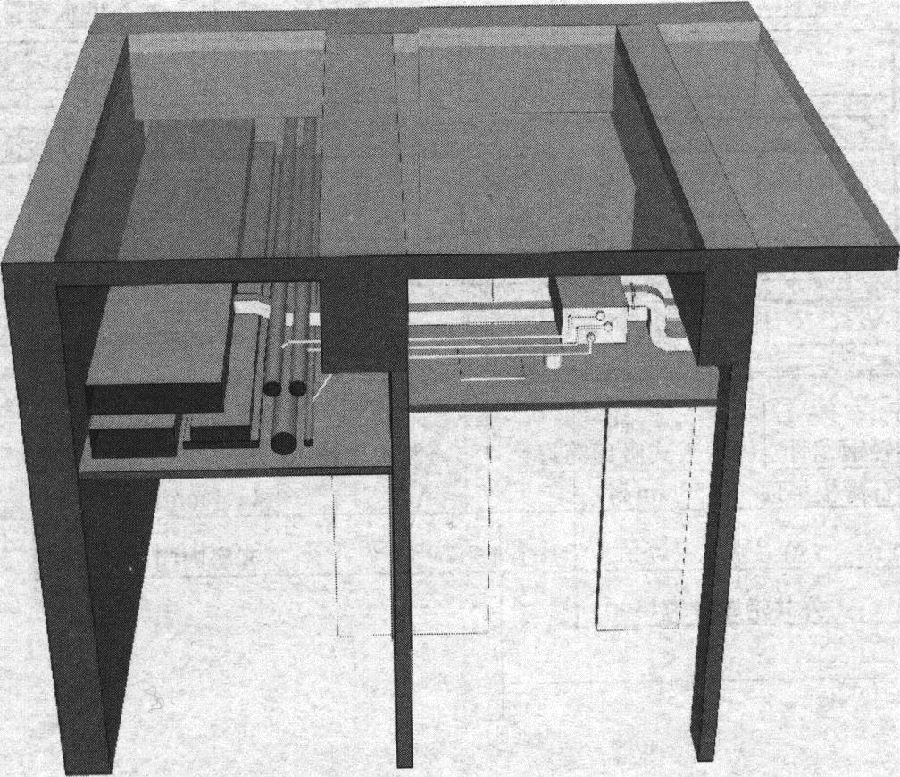

三维模型示意图（图29-4-15）：
[问题2][单选题]
在1-1剖面图中，下列哪项设备应布置于公共走廊吊顶空间的右部？
A.新风主风管
B.电缆桥架
C.走廊排烟风管
D.各种水管主管
[问题3][单选题]
下列哪项设备应布置于公共走廊吊顶空间的上部？
A.新风主风管
B.走廊排烟风管
C.电缆桥架
D.冷凝水主管
[问题4][单选题]
电缆桥架的正确位置应：
A.在新风主风管上面
B.在新风主风管下面
C.在冷凝水主管下面
D.在喷淋水主水管下面
[问题5][单选题]
在1-1剖面图中，走廊排烟风管的正确位置应：
A.在新风主风管上面
B.在电缆桥架上面
C.在公共走廊吊顶空间的上部
D.在公共走廊吊顶空间的左部
[问题6][单选题]
下列水管主管哪项应布置于公共走廊吊顶空间的上部？
A.喷淋水主管、冷冻回水主管
B.冷冻供水主管、冷冻回水主管
冷冻供水主管、冷冻回水主管
C.冷冻回水主管、冷凝水主管
D.冷冻供水主管、喷淋水主管
[问题7][单选题]
以下哪项设备不需要通过支管与客房内门廊吊顶内的设备连通？
A.冷冻供水主管
B.冷冻回水主管
C.冷凝水主管
D.走廊排烟风管
[问题8][单选题]
下列新风支风管的布置哪个是错误的？
A.连接客房回风口
B.连接客房送风口
C.穿过客房内门廊吊顶空间
D.连接新风主风管
[问题9][单选题]
下列客房送风口的连接哪个是正确的？
A.通过送风管连接客房回风口?
B.通过送风管连接公共走廊吊顶空间
C.直接连接客房内门廊吊顶空间
D.通过送风管连接风机盘管
[问题10][单选题]
以下关于冷凝水主管标高的描述哪个是正确的？
A.应高于冷凝水支管标高
B.应低于冷凝水支管标高
C.与冷凝水支管标高无关
D.应高于风机盘管顶标高
[问题11][单选题]
以下关于设备标高的描述哪个是错误的？
A.冷冻供水的主管标高与支管标高无关
B.冷冻回水的主管标高与支管标高无关
C.冷冻回水主管标高与风机盘管冷冻回水支管接口标高的关系不大
D.冷冻供水主管标高必须高于风机盘管冷冻供水支管接口标高
正确答案及解析
正确答案
解析
[问题1]

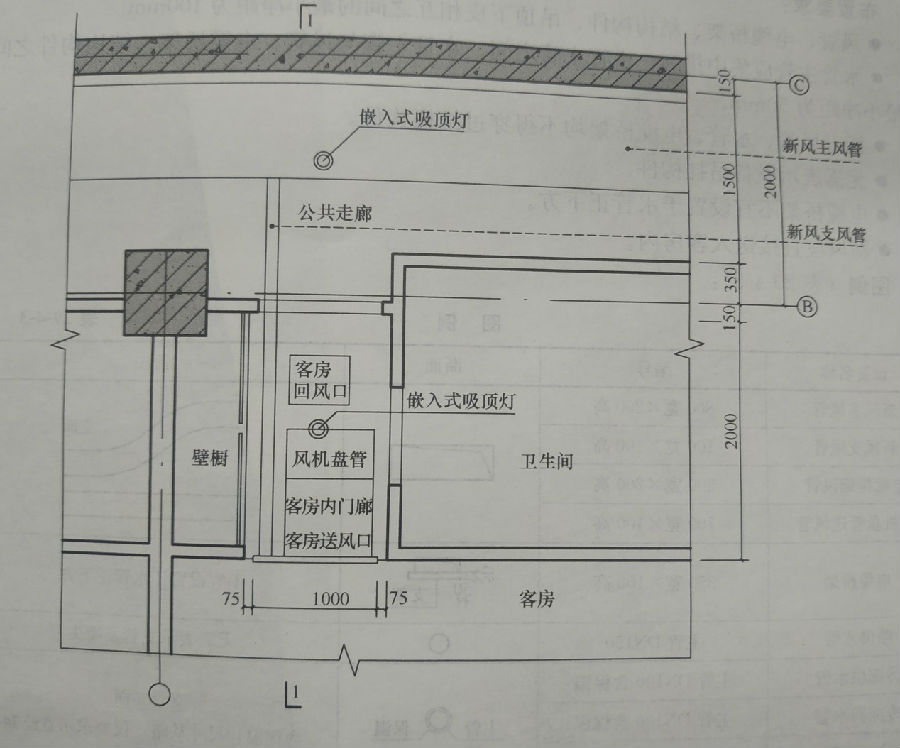

图29-4-16新风管布置平面图

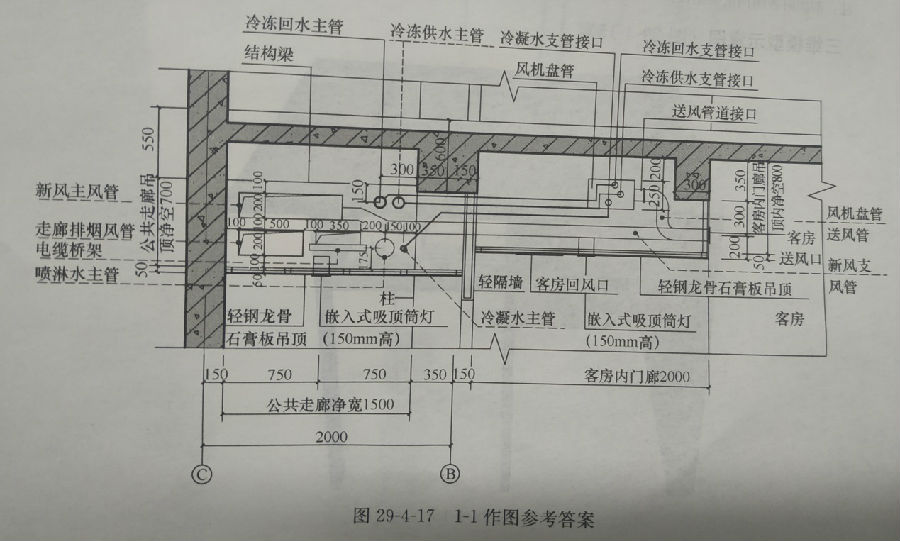

(1)分区：在走廊吊顶中布置管线，首先要将吊顶空间进行分区，比如水平分为左、中、右三个区，上、下分为两个区；
(2)水管布置：已知冷冻回水主管在右上区，那么冷冻供水主管应靠近布置，在右上区；右下区是相关的各类水管，如冷凝水主管（因是排水管，位置要低于风机盘管）、喷淋水主管（以利于设置喷头）；
(3)电气布置：由于已知走廊吸顶灯位于走廊中部，因而电缆桥架的最合理位置为中下区，避开水管且易于维修（电气维修的概率高）；
(4)风管布置：排烟管布置于左下区，易于设置排烟口，新风主风管尺寸最大，占据了左上区与中上区；
(5)图面表达：依据上述布置进行图面表达。
[问题2]答案：D
参考解析：
走廊只有右侧有房间，各种水管主管布置于右侧可减少管线交叉，便于连接风机盘管；冷冻供水主管和回水主管是压力流管线，可布置在右上部；冷凝水是靠重力流排放，主管位置应布置在房间风机盘管下方。
[问题3]答案：A
参考解析：
因题目要求新风应直接送入客房内，即新风主风管仅有新风支风管连接房间送风口，不需要设通向下面走廊的支风管和风口，故设在走廊的左上方；走廊排烟风管需要向走廊设支风管和排烟口，故设在走廊左下方；电缆桥架宜布置在下方，以便于检修维护，不应设置于水管正下方；冷凝水是靠重力流排放，主管位置应布置在房间风机盘管下方。
[问题4]答案：B
参考解析：
电缆桥架在新风主风管上面维护不方便，在冷凝水主管下面怕漏水，在喷淋水主管下面怕漏水，故宜设置于新风主风管下面。
[问题5]答案：D
参考解析：
走廊排烟风管在新风主风管、电缆桥架上面，向下连接支风管和排排烟口不方便；在公共走廊吊顶空间的上部，则会造成下部空间的浪费；在公共走廊吊顶空间的左部靠下部位置则不影响其他专业；故应选D。
[问题6]答案：B
参考解析：
图29-4-14中已有冷冻回水主管布置在上面，冷冻供水主管应和回水主管集中布置；冷凝水靠重力流排放，其主管位置应布置在吊顶空间下部；喷淋水主管在吊顶空间下部易于连接喷头，故此题选B。
[问题7]答案：D
参考解析：
走廊排烟风管用于走廊部分的排烟，客房不需要排烟，故应选D。
[问题8]答案：A
参考解析：
新风支管穿过客房内门廊吊顶空间连接新风主管和客房送风口（图29-4-16），为房间提供新风，故选项A符合题意。
[问题9]答案：D
参考解析：
客房送风口送的是风机盘管的风及新风，故选D。
[问题10]答案：B
参考解析：
冷凝水靠重力来排水，属于无压排水，冷凝水主管标高只有低于冷凝水支管标高，才能排到主管中，故应选B。
[问题11]答案：D
参考解析：
冷冻供回水主管属于有压水管，主管标高和支管标高无关，冷冻供水主管标高不一定高于风机盘管冷冻供水支管接口标高，故选D。
