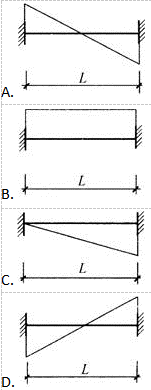

图所示两端固定梁B支座发生沉陷Δ。则以下弯矩图正确的是（ ）。
- A.见图A
- B.见图B
- C.见图C
- D.见图D
正确答案及解析
正确答案
A
解析
如图所示，B支座沉陷Δ，可看成是A、B两支座各发生Δ/2的反对称支座位移形成的。又由于这一对反对称位移是顺时针转向，所以产生的反力偶矩必为逆时针转向，使得该梁左侧上部受拉，右侧下部受拉，弯矩图应画在受拉一侧，如A项所示。
图所示两端固定梁B支座发生沉陷Δ。则以下弯矩图正确的是（ ）。
如图所示，B支座沉陷Δ，可看成是A、B两支座各发生Δ/2的反对称支座位移形成的。又由于这一对反对称位移是顺时针转向，所以产生的反力偶矩必为逆时针转向，使得该梁左侧上部受拉，右侧下部受拉，弯矩图应画在受拉一侧，如A项所示。
