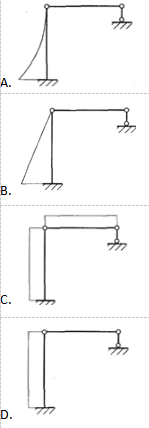

结构如下，当支座L产生向右的变形ΔL时，何项为结构的弯矩图？（ ）
- A.见图A
- B.见图B
- C.见图C
- D.见图D
正确答案及解析
正确答案
B
解析
图示结构中横杆与竖杆是由铰连接的，因为铰接无法承受弯矩，只传递轴力与剪力，因此可以排除CD两项。因为当支座L产生向右的变形ΔL时，横杆中产生无轴力无剪力和弯矩，竖杆顶部受到一个向右的水平力，因此竖杆的弯矩图等同于悬臂梁在端点受集中力的弯矩图，弯矩为斜直线，排除A项。
结构如下，当支座L产生向右的变形ΔL时，何项为结构的弯矩图？（ ）
图示结构中横杆与竖杆是由铰连接的，因为铰接无法承受弯矩，只传递轴力与剪力，因此可以排除CD两项。因为当支座L产生向右的变形ΔL时，横杆中产生无轴力无剪力和弯矩，竖杆顶部受到一个向右的水平力，因此竖杆的弯矩图等同于悬臂梁在端点受集中力的弯矩图，弯矩为斜直线，排除A项。
