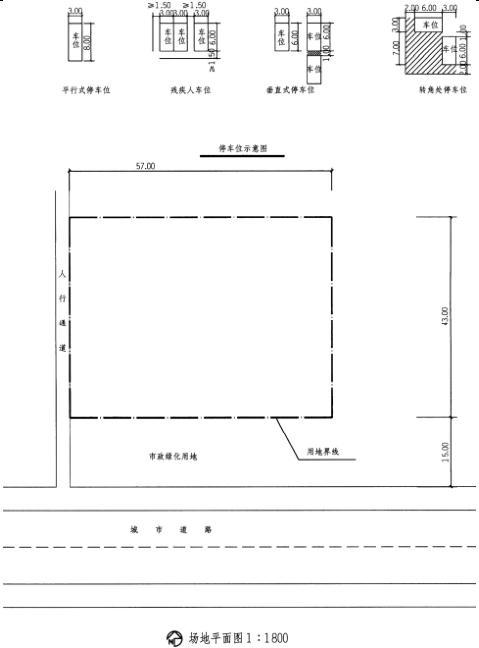

设计条件
1.某地拟建停车场，用地见图，试卷比例1：500。
2.要求在用地范围内尽可能多布置停车位（含残疾人停车位4个），停车位大小及布置要求见停车位示意图。
3.停车场内车行道宽度不小于7m，要求车行道贯通，停车方式采用垂直式和平行式均可。
4.停车带与用地界线间需留出2m宽绿化带，残疾人停车位处可不设。
5.停车场出入口由城市道路引入，引道宽度单车道为5m，双车道为7m，要求引道尽可能少占用市政绿化用地。
6.停车场内设置一处管理用房，平面尺寸为6m×6m。
任务要求
1.根据上述条件在图上绘制停车场平面图，要求标示行车方向和出入口位置。
2.标注相关尺寸，各停车带（可不绘车位线）的停车数量及停车场的车位总数。

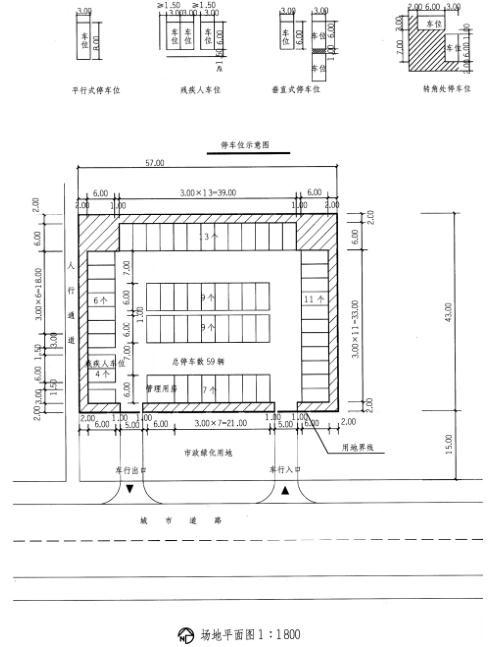

正确答案及解析
正确答案
解析
解题要点
1.停车场出入口数量及其最小间距应满足《汽车库、修车库、停车场设计防火规范》要求。
2.合理布置停车带和行车道。车位尽可能布置合理与多设。
3.尽可能形成环形车道，方便通行。特别注意不同大小车辆的转弯半径布置。
4.按要求合理进行残疾人车位设置。做到位置与尺度正确，方便使用。
作图提示
1.停车场车行出入口由城市道路接入，设置两个。
2.停车采用垂直式，周边与中心岛结合成组成片连贯布置。
3.车道宽度7m，形成回路。
4.残疾人车位靠近建筑入口，并在后面设置残疾人通道，管理室离残疾人车位较近，方便管理。
