某人防工程，建筑面积5000m2。地下一层，地上9层，层高4.0m。基础埋深为自然地面以下6.5m。建设单位委托监理单位对工程实施全过程监理。建设单位和某施工单位根据《建设工程施工合同（示范文本）》（GF－2013－0201）签订了施工承包合同。工程施工过程中发生了下列事件：

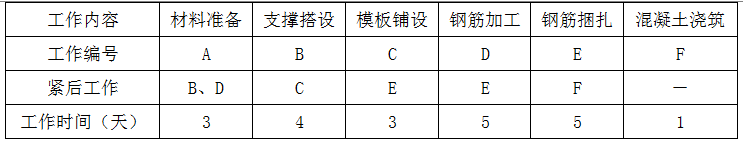

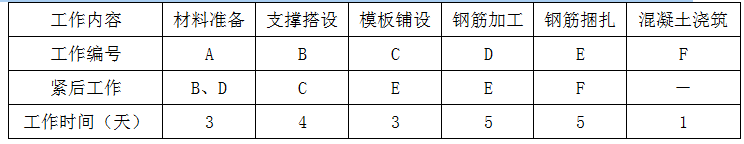

工程楼板组织分段施工，某一段各工序的逻辑关系见下表：
【问题】
根据事件表中给出的逻辑关系，绘制双代号网络计划图，并计算该网络计划图的工期。
正确答案及解析
正确答案
解析
网络计划图如下：
关键工作A→B→C→E→F，
计划工期：3＋4＋3＋5＋1＝16天。

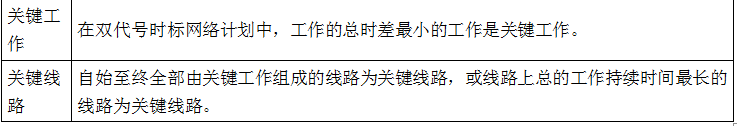

（6）关键工作和关键线路的确定

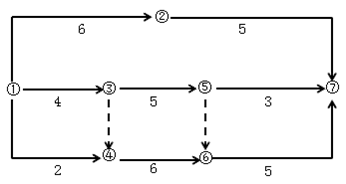

2）标号法的学习1：

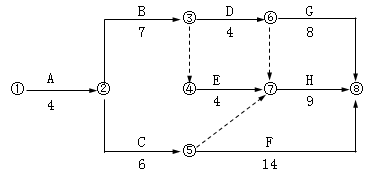

标号法的学习2：
