某桥梁下部构造设计为薄壁空心墩（横断面形式见图4-1），墩身设计高度为80m，拟采用翻模法施工，每次浇注高度为4m，每节施工周期为7天。根据施工现场布置，混凝土输送泵设置在距桥墩150m的地方，混凝土要求采用集中拌和施工，混凝土拌和站距输送泵的距离为2km。根据本工程所处地理位置的要求。混凝土的外观质量比一般结构要高。据调查，工程所在地区的组合钢模内衬板的价格为90元/m2，一般可以连续使用5次。根据施工组织设计，一套墩身模板提升架质量约为10t。
【问题】
根据上述基础资料，请列出编制该空心墩施工图预算所涉及的相关定额的名称、单位、定额代号、数量、定额调整等内容，并填入表格中，需要时应列式计算或文字说明（拌和站安拆不考虑）。图4-1（尺寸单位：cm）
正确答案及解析
正确答案
解析
分析要点：本案例主要考核桥粱下部结构的施工工艺过程、下部结构定额的应用,以及下部结构施工 所需的模板提升架等工程量的计算
参考答案：1、空心墩工程数量计算:空心墩高度:0.5+3.25+0.5+3.25+0.5=8(m)。空心墩宽度:0.5+1.00+0.5=2(m)空心墩混凝土数量的计算:(8x2-3.25x1x2)x80=760(m3).空心墩施工工期的计算:80÷4x7÷30=4.7(月)。因泵送距离为150m,定额综合的水平泵送距离为50m,100m”空心墩混凝土需增加人工：2x1.97=3.94(工日),混凝土输送泵增加:2x0.32=0.64(台班)。
2、空心墩模板内衬板费用计算:80÷4÷5=4(套)。(8+2)x2x4x4x120=38400(元)。定额中钢模板数量相应减少,定额中钢模板0.148v/10m"，模板接触面积内模11.75m2/10m",外 模16.22m2/10m
3、合计27.97m2/10m.定额中钢模板数量调整为16.22÷27.97x0.148＝0.086t10m(3)模板提升架设备摊销费调整计算，安装拆除1个月，施工期5个月,共6个月 设备摊销费调整:140x10x6=8400(元)。

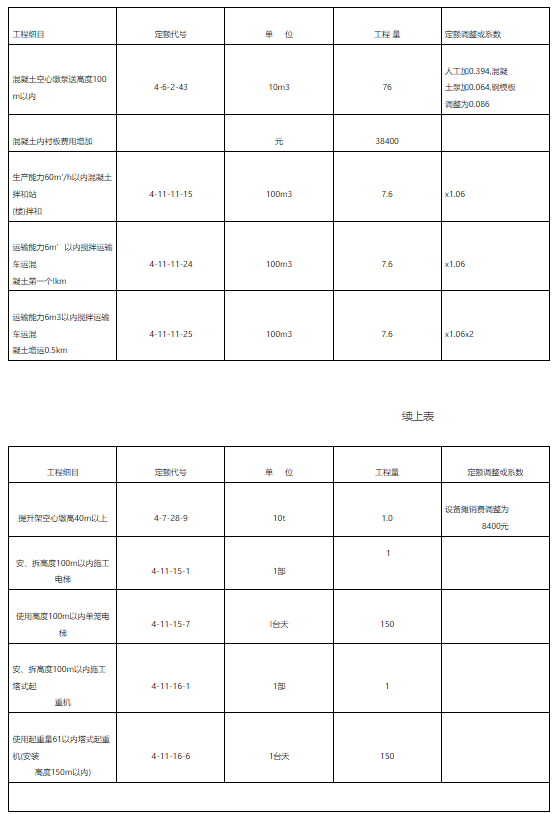

4、空心墩施工辅助设施:考虑到墩身高度达80m,为了保证施工安全,应配备施工电梯和塔式起重机各一台。使用 期按施工期140d计算，考虑到施工中会有部分时间处于停用状态,因此,按150d计算.工程量见下表，
注:混凝土运输采用3-10m3搅拌运输车均可，模板提升架安装、拆除时间在1-2个月均为合理答案。
