某施工单位承接了一次架空光缆线路工程，其中一段经过闹市区，开工前项目经理组织参与项目的所有操作人员召开了技术交底会，会上专职安全员对本项目的作业特点、危险因素和安全注意事项进行了交底，交底人和被交底人在交底记录上签字，光缆敷设完毕后，项目部抽调了经验丰富的操作人员实施接续工作，在过程中，操作人员采用了光纤熔接机的显示值作为接头损耗值，加快了工作进度。
测试时发现光缆接续损耗过大，项目部组织了相关人员进行了分析和整改，工程如期完成。
【问题】
1．指出安全技术交底的不妥之处，并说明理由。
2．指出本工程需要持证上岗的人员及证件名称。
3．在闹市区人行道上拉线应采取哪些防护措施。
4．指出工程光缆接续中错误之处，说明正确做法。
5．绘出接头损耗过大的因果分析图。
正确答案及解析
正确答案
解析
1．安全技术交底不妥之处有：(1)专职安全员进行交底不妥，应由技术负责人进行交底；(2)项目的所有操作人员参加交底不妥，参加人员应是全体工程管理人员和操作人员；(3)除了对本项目作业特点、危险因素和安全注意事项进行交底外，交底内容还应包括针对危险因素制定的具体预防措施、相应的安全生产操作规程和标准、发生事故后应采取的应急措施。2．本工程需持证上岗的人员及证件名称：(1)项目经理应取得《建造师注册证书》(通信与广电专业)和《通信工程施工管理人员安全生产考核合格证书》；(2)专职安全员应取得《通信工程施工管理人员安全生产考核合格证书》；(3)监理工程师应取得《通信建设监理工程师资格证书》；(4)工程概、预算人员应取得《通信建设工程概、预算人员资格证书》；(5)从事电工作业、金属焊接作业及登高架设作业人员应取得各专业《特种作业操作证》；(6)施工企业主要负责人应取得《通信工程施工管理人员安全生产考核合格证书》。
3．应采取的防护措施：(1)靠近热闹市区的拉线，应根据设计规定加装绝缘子；(2)人行道上易被行人触碰的拉线应设置拉线标识，应在距离地面高2．0m以下的部位用塑料管或毛竹筒保护。
4．操作人员采用了光纤熔接机的显示值作为接头损耗值是错误的，因为熔接机显示值是采用纤芯对准程度来模拟接续损耗，并不是真正的接头损耗。正确的做法是现场采取OTDR监测光纤连接质量，并及时做好光纤接续损耗和光纤长度记录，观察被接光纤是否出现损伤或断纤，在工程中应推广远程环回检测法，光纤接头损耗应以该接头双向测试损耗平均值为准。

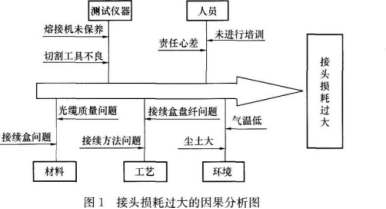

5．接头损耗过大的因果分析图，如图1所示。
