某施工单位承接了一项线路工程，光缆进入市区后采用管道内方式敷设。管道内有积水。施工中有下列情况发生：
1.作业人员在施工的人孔周围设置了井围，并有一人看守。
2.作业人员把从人孔中抽出的污水直接排到公路上。
3.作业人员打开人孔后，放好梯子下井，不久晕倒。
4.在光缆接续时使用的发电机冒黑烟，并放置在了人员较多的地方。
5.作业人员光缆接续完成后，将剩余的光缆头及废弃物、废电池收集放到工程车上，将井盖盖好，转到下一人孔。
由于施工地区在华东地区，且正值梅雨季节，项目部采取了相应的安全防护措施保证工程顺利进行。
该工程包含3 个工作包A、B、C，总预算成本分别为24 万元、60 万元、16 万元。
该工程每个工作包的预算成本分布如下（单位：万元），成本按月平均分配：
假设到第9 周末，A 已全部完成，B 已经完成50%，C 还没开始。
到第9 周末时，每个工作包每周的实际费用如下（单位：万元）：
问题：
1.请指出施工中作业人员的做法是否正确，并说明原因和正确做法。
2.施工单位针对雨期施工应采取哪些安全防护措施？
3.请计算第9 周末时，整个工程的BCWS、BCWP、ACWP。
4.分析第9 周末时，整个工程的进度偏差和费用偏差，并说明后续应采取的措施。

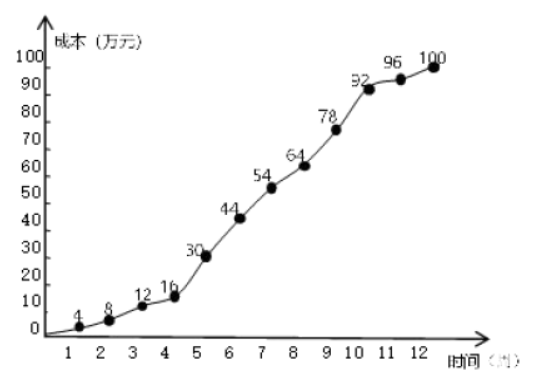

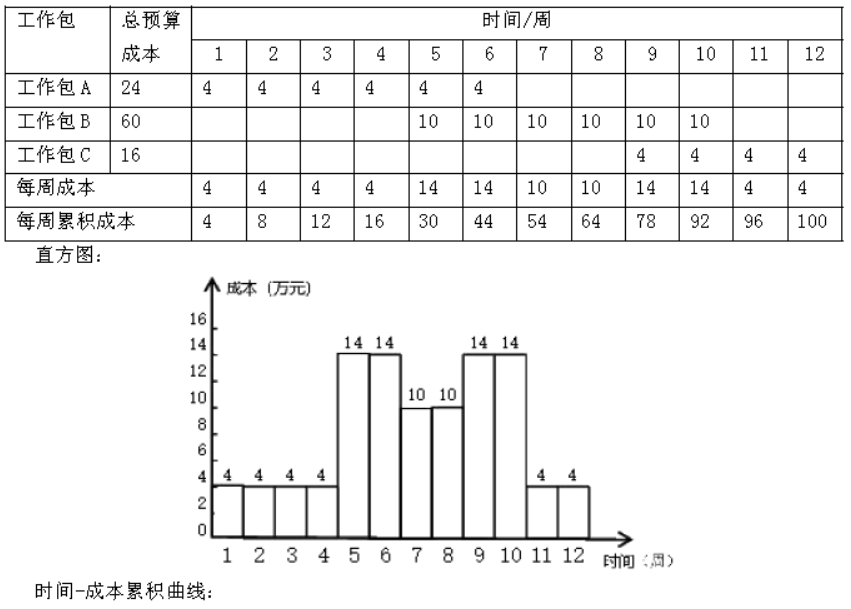

5.绘制本工程每周预算成本的直方图和时间-成本累积曲线。
正确答案及解析
正确答案
解析
1.（1）情况1 的做法不正确。
原因：因为没有在人孔口处设置明显的警示标志，容易导致人员坠落事故。
正确做法：在人孔口设置警示标志，并且标志符合国家标准。
（2）情况2 的做法不正确。
原因：因为污水直接排到公路上，容易污染环境和造成交通事故。
正确做法：抽出的污水应定点排放，应引至下水道、排水沟且不影响交通的地方。
（3）情况3 的做法不正确。
原因：因为打开人孔后，放好梯子下井容易引起人员中毒事故。
正确做法：打开人孔后，应通风和有害气体测试，确认无有害气体后，方可下井作业。
（4）情况4 的做法不正确。
原因：因为发电机冒黑烟产生有毒有害气体，污染环境，放在人多地方对人员健康不利。
正确做法：发电机定期保养，以降低噪声和废气排放量，同事尽量将其远离人群放置，并且放在下风口。
（5）情况5 的做法正确。
原因：因为接续完成后做到了收集废弃物，人走场清；盖好井盖，防止坠落。
2.雨期施工应采取的安全防护措施：
①雷雨天气禁止从事高空作业，空旷环境中施工人员避雨时应注意防雷。
②施工人员应注意道路状况，防止滑倒摔伤。
③雨天及湿度过高的天气施工时，作业人员在与电力设施接触前，应检查其是否受潮漏电。
④施工现场的仪表及接续机具在不使用时应及时放到专用箱中保管。
⑤下雨前，施工现场的材料应及时遮盖;对于易受潮变质的材料应采取防水、防潮措施
单独存置。
⑥雨天行车应减速慢行。
⑦暂时不用的电缆应及时缩封端头，及时充气。
3.整个项目的BCWS=24+60×5/6+16×1/4=78 万元
整个项目的BCWP=24+60×1/2=54 万元
整个项目的ACWP=2+3+5+4+8+3+3+5+8+2+10=53 万元
4.进度偏差（SV）=BCWP-BCWS=54-78=-24 万元
费用偏差（CV）=BCWP-ACWP=54-53=1 万元
SV<0,CV>0,BCWS>BCWP>ACWP，说明效率较高，进度较慢，投入延后。应采取的措施是迅速增加人员投入。
5.
