某综合楼工程，地下三层，地上二十层，总建筑面积68000m2，地基基础设计等级为甲级，灌注桩筏板基础，现浇钢筋混凝土框架剪力墙结构，建设单位与施工单位按照《建设工程施工合同（示范文本）》（GF－2013－0201）签订了施工合同，约定竣工时需向建设单位移交变形测量报告，部分主要材料由建设单位采购提供，施工单位委托第三方测量单位进行施工阶段的建筑变形测量。
基础桩设计桩径φ800mm，长度35~42m，混凝土强度等级C30，共计900根，施工单位编制的桩基施工方案中列明：采用泥浆护壁成孔、导管法水下灌注C30混凝土；灌注时桩顶混凝土面超过设计标高500mm；每根桩留置1组混凝土试件；成桩后按总桩数的20%对桩身质量进行检验，监理工程师审查时认为方案存在错误，要求施工单位改正后重新上报。
地下结构施工过程中，测量单位按变形测量方案实施监测时，发现基坑周边地表出现明显裂缝，立即将此异常情况报告给施工单位。施工单位立即要求测量单位及时采取相应的监测措施，并根据观测数据制订了后续防控对策。
装修施工单位将地上标准层（F6~F20）划分为三个施工段组织流水施工，各施工段上均包含三个施工工序，其流水节拍如下表所示：
标准层装修施工流水节拍参数一览表（时间单位：周）
建设单位采购的材料进场复检结果不合格，监理工程师要求退场；因停工待料导致窝工，施工单位提出8万元费用索赔。材料重新进场施工完毕后，监理验收通过；由于该部位的特殊性，建设单位要求进行剥离检验，检验结果符合要求；剥离检验及恢复共发生费用4万元，施工单位提出4万元费用索赔。上述索赔均在要求时限内提出，数据经监理工程师核实无误。
＜1> 、指出桩基施工方案中的错误之处，并分别写出相应的正确做法。
＜2> 、变形测量发现异常情况后，第三方测量单位应及时采取哪些措施？针对变形测量，除基坑周边地表出现明显裂缝外，还有哪些异常情况也应立即报告委托方？
＜3> 、参照下图示，在答题卡上相应位置绘制标准层装修的流水施工横道图。
＜4> 、分别判断施工单位提出的两项费用索赔是否成立，并写出相应理由。
正确答案及解析
正确答案
解析
＜1> 、不妥之处一：灌注至桩顶混凝土面超过设计标高500mm。
正确做法：水下灌注时桩顶混凝土面标高至少要比设计标高超灌0.8～1.0m。
不妥之处二：成桩后按总桩数的20%对桩身质量进行检验。
正确做法：对设计等级为甲级或地质条件复杂，成桩质量可靠性低的灌注桩，抽检数量不应少于总数的30%，且不应少于20根。
不妥之处三：水下灌注C30混凝土
正确做法：灌注C35混凝土（或水下混凝土应提高等级）。
＜2> 、当变形量发生异常后，第三方监测机构必须立即报告委托方,同时应及时增加观测次数或调整变形测量方案。
当建筑变形观测过程中发生下列情况之一时,必须立即报告委托方：
（1）变形量或变形速率出现异常变化；
（2）周边或开挖面出现塌陷,滑坡情况；
（3）变形量达到或超出预警值；
（4）由于地震、暴雨、冻融等自然灾害引起的其他异常变形情况。
＜3> 、本题需要先将题目给定的表格两次转置，第一次转置的目的：将题目给定的表格转换为横向为施工工序，纵向为施工段；第二次转置的目的：装修工程在实际施工过程中，是从高层到低层的，所以，第一个施工段应该是F16～F20，最后一个施工段应该是F6～F10。调整后的表格如下：
通过利用大差法计算，工序①②和工序②③之间的步距均为5，总工期为5+5+3+6+3=22周。

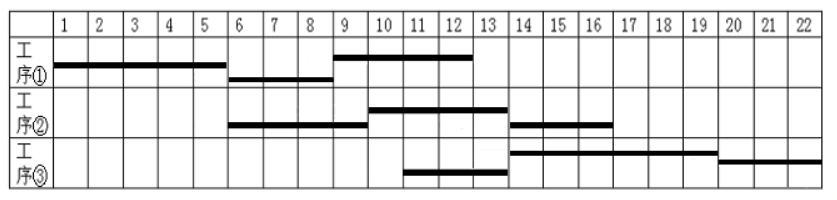

横道图为：（单位：周）
＜4> 、索赔一：建设单位采购的材料进场复检结果不合格,施工单位提出费用索赔8万元成立。
理由：这是属于建设单位的责任,发包人未按照约定的时间和要求提供原材料,设备,场地,资金,技术资料的,承包人可以顺延工程日期,且在索赔时限内，因此有权要求赔偿停工,窝工等损失。
索赔二：施工单位对剥离检验及恢复发生的费用索赔4万元成立。
理由：无论何时甲方提出对工程部位进行剥离检验的要求时,乙方应按要求进行剥露,若剥露检查无问题，且在索赔时限内，因此施工方因此产生的费用损失可以索赔。
