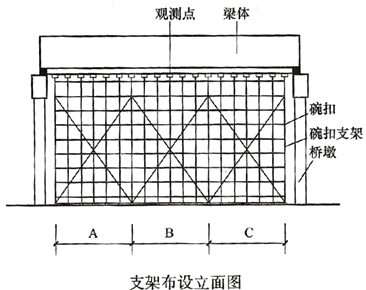

某跨度12×40m现浇预应力钢筋混凝土简支梁桥，后张法施工，工程造价1.2亿元。施工单位D采用碗扣式满堂支架施工（见下图），支架由钢管、扣件、型钢等组成，纵横梁采用电弧焊连接。支架为就近租赁，为保证支架安装质量，施工单位认真检查了扣件的外观质量。施工单位将支架搭设和拆除作业劳务分包E公司。
为了保证支架的承载力以及消除支架和支架地基引起的塑性变形，对支架基础和支架分别进行了堆沙袋预压。项目部编制的支架预压方案如下：
（1）支架基础预压荷载为梁自重的1.1倍，并沿跨纵向每隔1/4跨径布置1个标高观测点。
（2）支架预压按预压单元分级加载，不小于2级。2级加载依次宜为单元内预压荷载值的60%、100%。
（3）纵向加载时，从砼结构跨中开始向支点处对称布载；当横向加载时，从砼结构两侧向中心线对称布载。
（4）每级加载完成后，应先停止下一级加载，并应每间隔12h对支架沉降量进行一次监测。
（5）当支架顶部监测点12h的沉降量平均值小于1mm时，可进行下一级加载。
施工中发生如下事件：
事件1：进行分级预压，100%预压荷时观观测点预压前标高为185.756米，预压后测点标高为185.701米。预压稳定后进行了分级卸载，卸载后观测点的标高为185.725米。跨中底板的设计标高为185.956米。
事件2：项目部安全员进行了安全检查，对查出的安全隐患做到“五定”，即定整改责任人、整改完成人、整改验收人。
事件3：2018年6月1日生产的水泥，有出厂质量合格证书和进场检验报告，2018年9月5日使用时监理要求重新检验。
事件4：施工单位对项目部安全管理工作进行检查，发现安全生产领导小组只有D单位项目经理、项目技术负责人、专职安全管理人员。施工单位要求项目部整改。
【问题】
1.请逐项指出支架预压实施方案是否错误，错误的请改正。
2.计算事件1中梁自重和施工荷载作用下的弹性变形（保留小数点后三位）
3.写出架设本桥所需要的特殊工种。
4.补充事件2中安全隐患的整改内容。
5.事件3中监理工程师的作法是否正确？说明理由。
6.事件4中，项目安全生产领导小组还应有哪些人员（分单位列出）？
正确答案及解析
正确答案
解析
1.（1）错误，预压荷载应为砼结构恒载与模板重量之和的1.1倍。
（2）错误，支架预压不小于3级。3级加载依次宜为单元内预压荷载值的60%、80%、100%。
（3）错误。当横向加载时，从混凝土结构中心线向两侧对称布载。
（4）正确。
（5）错误，当支架顶部监测点12h的沉降量平均值小于2mm时，可进行下一级加载。
2.185.725-185.701＝0.024m
3.架子工、起重机司机、司索工（起重工）、信号工、电焊工、电工。
4.整改措施；整改时间。
5.正确。水泥超过3个月需经重新检验合格方可使用。
6.E公司：项目经理、技术负责人和专职安全生产管理人员。
