发电厂、变电站220kVGIS装置设4条钢接地线，未考虑腐蚀时，满足热稳定条件的最小接地线截面是下列哪项数值？（单相接地短路电流36kA，两相接地短路电流16kA，三相短路电流40kA，短路的等效持续时间0.7s）（ ）
- A.167.33mm2
- B.430.28mm2
- C.191.24mm2
- D.150.6mm2
正确答案及解析
正确答案
解析
《交流电气装置的接地设计规范》（GB/T 50065—2011）第4.4.5条规定，气体绝缘金属封闭开关设备区域专用接地网与变电站总接地网的连接线，不应少于4根。连接线截面的热稳定校验应符合本规范第4.3.5条的要求。4根连接线截面的热稳定校验电流，应按单相接地故障时最大不对称电流有效值的35%取值。
《交流电气装置的接地设计规范》（GB/T 50065—2011）第4.3.5-1条规定，在有效接地系统及低电阻接地系统中，发电厂和变电站电气装置中电气装置接地导体（线）的截面，应按接地故障（短路）电流进行热稳定校验。接地导体（线）的最大允许温度和接地导体（线）截面的热稳定校验，应符合本规范附录E的规定。
《交流电气装置的接地设计规范》（GB/T 50065—2011）附录E第E.0.1条规定，接地导体（线）的最小截面应符合下式的要求：
式中，Sg为接地导体（线）的最小截面（mm2）；Ig为流过接地导体（线）的最大接地故障不对称电流有效值（A），按工程设计水平年系统最大运行方式确定；te为接地故障的持续等效时间（s）；C为接地导体材料的热稳定系数。
《交流电气装置的接地设计规范》（GB/T 50065—2011）第E.0.2条规定，钢的热稳定系数C为70。在校验接地导体（线）的热稳定时，Ig及te应采用表E.0.2-1（见题解表）所列数值。

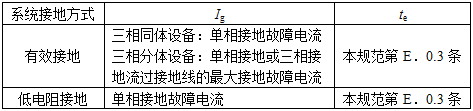

题解表校验接地导体（线）热稳定用的Ig和te值
由题意可知，短路的等效持续时间te＝0.7s
最小接地线截面：
