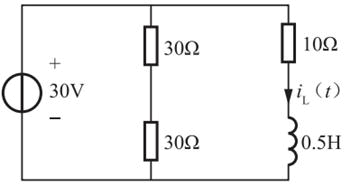

图示电路中，换路前已处于稳定状态，在t＝0时开关S打开，开关S打开后的电流i（t）为（ ）。
- A.3－e^20tA
- B.3－e^－20tA
- C.3＋e^－20tA
- D.3＋e^20tA
正确答案及解析
正确答案
C
解析
用三要素法求电感电流的响应方程，步骤如下：
①求出电感电流在换路前后的初始值，根据换路定则有：iL1（0＋）＝iL1（0－）＝30V/（30Ω∥10Ω）＝4A。
②求解换路后电感电流的稳态值，如题16解图所示，开关S打开后，电路达到新的稳态，电感视作短路，则电感的稳态值为：iL（∞）＝30V/10Ω＝3A。
③求时间常数τ，将电压源短路，电感的等效串联电阻R＝10Ω。则时间常数为：τ＝L/R＝0.5H/10Ω＝0.05s。
根据三要素公式可得：iL（t）＝iL（∞）＋[iL（0＋）－iL（∞）]e－t/τ＝（3＋e－20t）A。
