图示电路中，已知US＝12V，R1＝15Ω，R2＝30Ω，R3＝20Ω，R4＝8Ω，R5＝12Ω，电流I为（ ）。
- A.2A
- B.1.5A
- C.0.8A
- D.0.5A
正确答案及解析
正确答案
C
解析

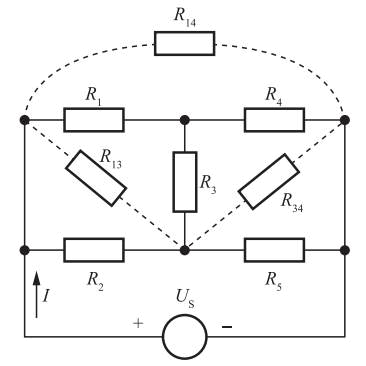

如题解图所示。对题图电路作星-三角等效变换得：R13＝R3＋R1＋R3×R1/R4＝72.5Ω，R34＝R4＋R3＋R4×R3/R1＝38.7Ω，R14＝R4＋R1＋R4×R1/R3＝29Ω。因此，等效电阻X∑＝29∥[72.5∥30＋38.7∥12]＝14.83Ω，电流为：I＝U/R∑＝12/14.83＝0.81A。
