由三台相同的单相变压器组成的YNy0联接的三相变压器，相电势的波形是（ ）。
- A.正弦波
- B.方波
- C.平顶波
- D.尖顶波
正确答案及解析
正确答案
D
解析
三台相同的单相变压器即为三相组式变压器，分析如下：三相组式变压器磁路相互独立，彼此不相关联。当励磁电流为正弦波，由于磁路的非线性，主磁通为平顶波，主磁通Φ中三次谐波磁通Φ3和基波磁通Φ1一样，可以沿铁芯闭合。在铁芯饱和的情况下，三次谐波含量较大，可达到基波磁通的15%～20%。又因为三次谐波磁通在绕组中感应出三次谐波电动势e13，其频率是基波的3倍，故三次谐波电动势e13的幅值可达基波电动势e11幅值的45%～60%，甚至更大，将e13和e11相加，即得到尖顶波形的相电动势（见题解图）。

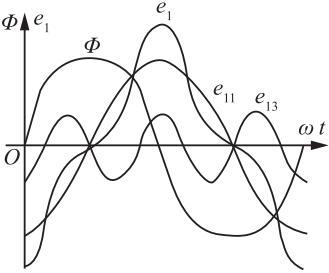

题解图平顶波磁通产生的电动势波形
