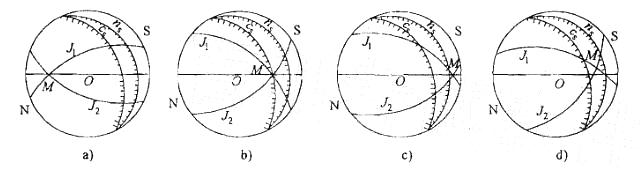

在两组结构面与边坡的赤平极射投影图上（如图所示），最不稳定的边坡是：
- A.两组结构面的交点M在边坡投影弧的对侧，如图a)所示
- B.两组结构面的交点M在边坡投影弧的内侧，如图b)所示
- C.两组结构面的交点M在边坡投影弧的外侧，但两组结构面的交线在边坡上没有出露，如图c)所示
- D.两组结构面的交点M在边坡投影弧的外侧，而两组结构面的交线在边坡上有出露，如图d)所示
正确答案及解析
正确答案
D
解析
提示：自M点至圆心的连线所指方向是两组结构面的交线方向，根据其与边坡倾向的关系来分析边坡是否稳定。图中J1和J2为结构面，Cs为人工边坡，ns为天然边坡。
