- A.6V,6Ω
- B.6V,2Ω
- C.12V,6Ω
- D.12V,2Ω
正确答案及解析
正确答案
D
解析

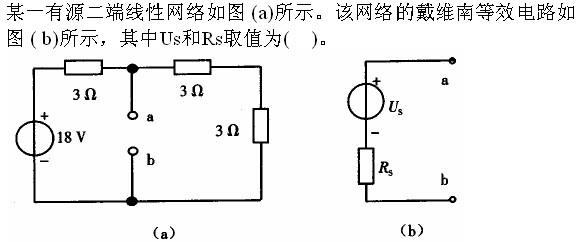

戴维南等效模型中Us为二端网络的开路电压,本题根据分压公式可得Us=(3+3)/(3+3+3)×18=12VRs为除源后无源网络的等效电阻,电压源视为短路,所以Rs=(3+3)/3=2Ω
