下图为一座110kV/35 kV/10kV变电站，110kV和35 kV釆用敞开式配 电装置，10kV釆用户内配电装置，变压器三侧均釆用架空套管出线。正常运行方式 下,任一路110kV电源线路带全所负荷，另一路热备用，两台主变压器分别运行，避雷器选用阀式避雷器，其中：
110kV电源进线为架空线路约5km,进线段设有2km架空避雷线，主变压器距110kV母线避雷器最大电气距离为60m。
35kV系统以架空线路为主,架空线路进线段设有2km架空避雷线，主变压器距 35kV母线避雷器最大电气距离为60m。
10kV系统以架空线路为主，主变压器距10kV母线避雷器最大电气距离为 20m。
如果变电站接地网的外缘为90mx60m的矩形，站址土壤电阻率ρ=100Ω*m，请通过简易计算确定变电站接地网的工频接地电阻值为下列哪一项数值？( )
(A)R=0.38Ω (B)R=0.68Ω (C)R=1.21Ω (D)R=1.35Ω
- A.见图A
- B.见图B
- C.见图C
- D.见图D
正确答案及解析
正确答案
B

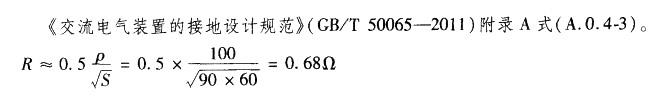

解析
