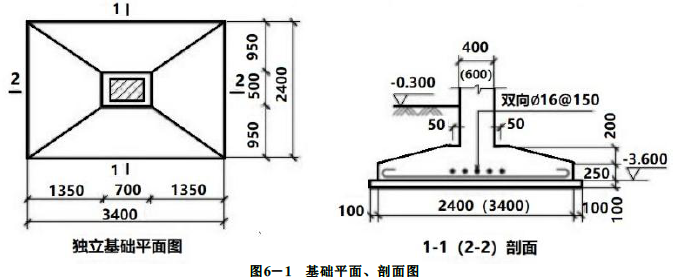

某单层厂房柱下独立基础如图6－1所示，共15个，已知：土壤类别为二类土；预拌混凝土，混凝土强度等级：基础垫层C15，独立基础C30，柱C25；弃土运距5km；基础回填为原土回填；土方挖、填计算均按天然密实土。该厂房钢屋架如图6－2所示，总计6榀，型钢理论重量表见表6－1。

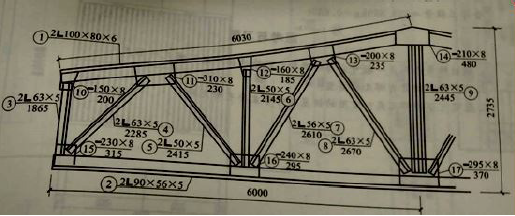

图6－2 单层厂房钢屋架

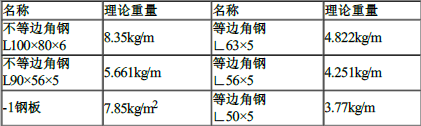

表6－1 型钢理论重量表
＜1>.按照现行《房屋建筑与装饰工程工程量计算规范》的规定，计算独立基础混凝土工程量。
＜2>.某施工单位拟投标该工程，根据地质资料，确定柱基础挖土方案为人工放坡开挖，工作面每边增加0.3m；自垫层上表面开始放坡，放坡系数k为0.33；原土回填，余土用翻斗车外运5km。
该单位的消耗量定额如下：人工挖10m3土方，用工4.35工日；余土外运（5km）10m3土方，用工1.04工日，机动翻斗车0.89台班；坑（槽）底钎探面积以垫层底面积计，钎探100m2，用工5.78工日。已知：翻斗车台班单价为65元/台班，人工单价为60元/工日。
假定该施工单位挖土方的管理费率取12%，利润率取4.5%，计算挖基础土方的清单综合单价并填写综合单价分析表表6－3（管理费以工料机之和为基数，利润以工料机和管理费之和为基数计算）。（保留小数点后2位）
提示：棱台体积公式为：V＝（a＋kh）（b＋kh）h＋1/3k2h3
表6－3 基础土方综合单价分析表
＜3>.已知该独立基础的钢筋的保护层厚度为40mm，布置的起步距离为75mm，钢筋端部弯起部分按6.25d计，钢筋单位理论质量为1.578kg/m，计算该厂房基础底板钢筋的清单工程量。
＜4>.计算该梯形钢屋架工程量。
正确答案及解析
正确答案
解析
＜1>.按照现行《房屋建筑与装饰工程工程量计算规范》的规定，计算独立基础混凝土工程量。
正确答案：独立基础：3.4×2.4×0.25×15＋［3.4×2.4＋（3.4＋0.7）×（2.4＋0.5）＋0.7×0.5］×0.2/6×15＝40.8（m3 ）
＜2>.清单工程量=3.6×2.6×（3.7-0.3）×15=477.36（m3）
（1）人工挖基础方案量及方案综合单价：
方案量＝［（3.6＋0.3×2）（2.6＋0.3×2）×0.1＋（3.6＋0.3×2＋3.3×0.33）（2.6＋0.3×2＋3.3×0.33）×3.3＋1/3×0.332×3.33］×15＝1162.62（m3）
方案综合单价＝4.35×60×（1＋12%）×（1＋4.5%）/10＝30.55（元/ m3）
（2）余土外运方案量及方案综合单价：
方案回填土量=1162.62－40.8－14.04－0.4×0.6×（3.6－0.3－0.45）×15=1097.52（m3）
余土外运方案量＝1162.62－1097.52＝65.1（m3）
方案综合单价＝（1.04×60＋0.89×65）×（1＋12%）×（1＋4.5%）/10＝14.07（元/ m3）
（3）钎探方案量及方案综合单价：
方案量＝2.6×3.6×15＝140.4（m2）
方案综合单价＝5.78×60×（1＋12%）×（1＋4.5%）/100＝4.06（元/ m2）
（4）土方综合单价：（1162.62×30.55＋65.01×14.07＋140.4×4.06）/477.36＝77.52（元/m3）

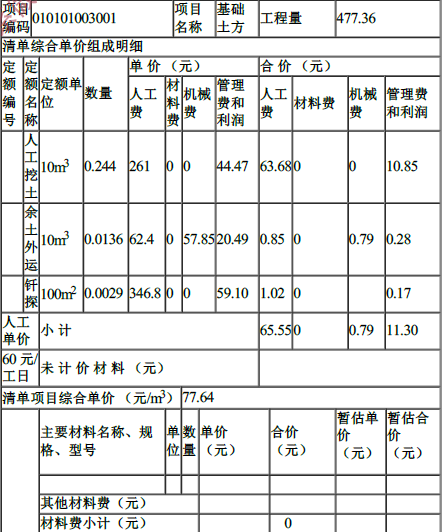

表6－5 基础土方综合单价分析表
＜3>.2400方向单根钢筋的长度：L＝2.4－0.04×2＋2×6.25×0.016＝2.52（m ）
数量＝（3.4－0.075×2）/0.15＋1＝23（根）
3400方向单根钢筋的长度：L＝3.4－0.04×2＋2×6.25×0.016＝3.52（m ）
数量＝（2.4－0.075×2）/0.15＋1＝16（根 ）
重量＝（23×2.52＋16×3.52）×15×1.578×10－3＝2.71（t）
＜4>.各种编号型钢工程量的计算过程：
①：6.03×8.35×2×2＝201.402（kg）
②：6×5.661×2×2＝135.86（kg）
③：1.865×4.822×2×2＝35.972（kg）
④：2.285×4.822×2×2＝44.073（kg）
⑤：2.415×3.77×4＝36.418（kg）
⑥：2.145×3.77×4＝32.347（kg）
⑦：2.61×4.251×4＝44.380（kg）
⑧：2.67×4.822×4＝51.499（kg）
⑨：2.445×4.822×2＝23.580（kg）
⑩：0.15×0.2×7.85×8×2＝3.768（kg）
11：0.31×0.23×7.85×8×2＝8.955（kg）
12：0.16×0.185×7.85×8×2＝3.718（kg）
13：0.2×0.235×7.85×8×2＝5.903（kg）
14：0.21×0.48×7.85×8＝6.330（kg）
15：0.23×0.315×7.85×8×2＝9.100（kg）
16：0.24×0.295×7.85×8×2＝8.892（kg）
17：0.295×0.37×7.85×8＝6.855（kg）
该厂房梯形屋架合计工程量＝659.052×6=3954.312kg＝3.954（t）
