某水泵站部分电气安装工程如图6-Ⅲ-1所示，该水泵站为砖、混凝土结构。

工程造价案例分析（土建+安装）,章节练习,土建安装工程造价案例分析押题

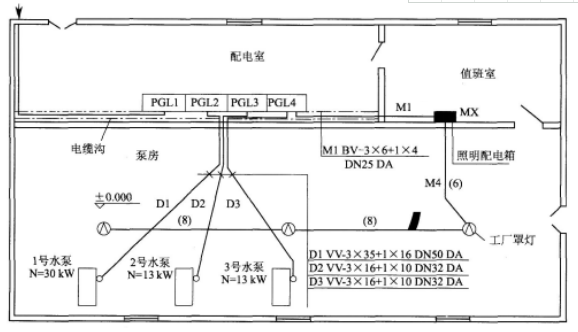

6-Ⅲ-1水泵站部分电气平面图

说明：

1．配电室内设4台PGL 型低压开关柜，其尺寸（mm）：宽×高×厚：900×1000×600，安装在10号基础槽钢上，槽钢重量10kg/m。

2．三条水泵动力电缆D1、D2、D3分别由PGL2、3、4低压开关柜引出，沿电缆沟内支架敷设，出电缆沟再改穿埋地钢管（钢管埋地深度-0.2 m）配至1号、2号、3号水泵电动机。其中：D1、D2、D3回路，沟内电缆水平长度分别为2m、3m、4m；配管长度分别为15m、12 m、18m，连接水泵电机处电缆留长度按1.0m计。 M1由PGL4引出至配电箱，敷设方式与动力电缆一致，沟内导线长度6m，M1配管水平长度为5m。

3．嵌装式照明配电箱MX，其尺寸（mm）：宽×高×厚：500×400×220（箱底标高+1.40 m）。

4．水泵房内设吸顶式工厂罩灯，由配电箱MX集中控制，以3根BV2.5mm2导线穿φ15塑料管沿墙、顶板暗配。顶板敷管标高为+3.00m。

5．配管水平长度见图示括号内数字，单位：m。

问题：

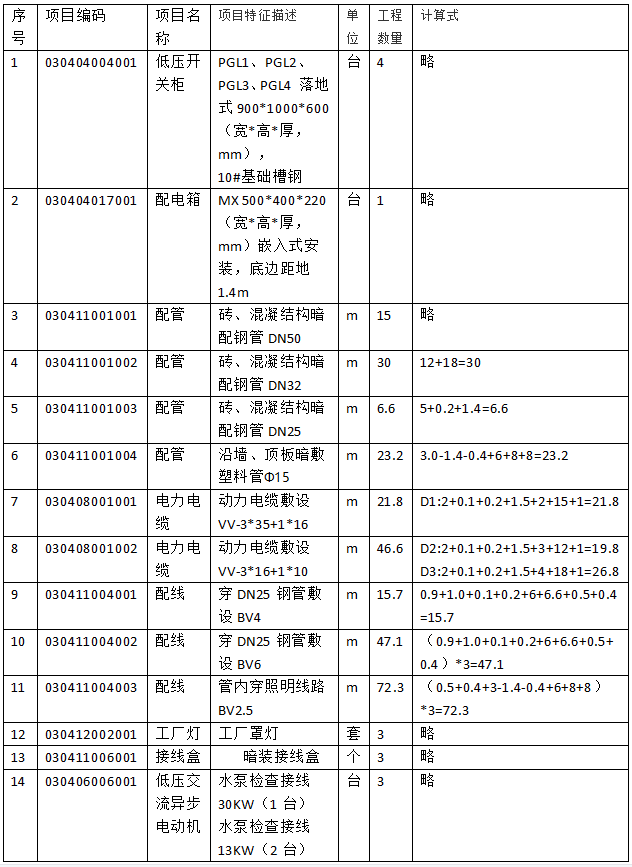

1．编列工程量清单。依据《通用安装工程工程量计算规范》和《建设工程工程量清单计价规范》，按给定的统一项目编码（表6-Ⅲ-2），将清单项目编码、计量单位填入分部分项工程量计价表中。（注：不考虑电缆敷设弛度、波形弯度和终端电缆头的附加长度。计算结果保留小数点后两位）

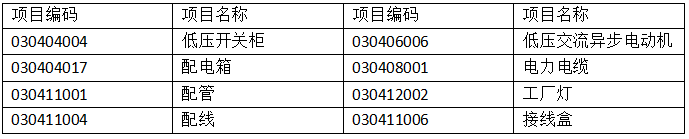

表6-Ⅲ-2 分部分项工程项目统一编码

工程造价案例分析（土建+安装）,章节练习,土建安装工程造价案例分析押题

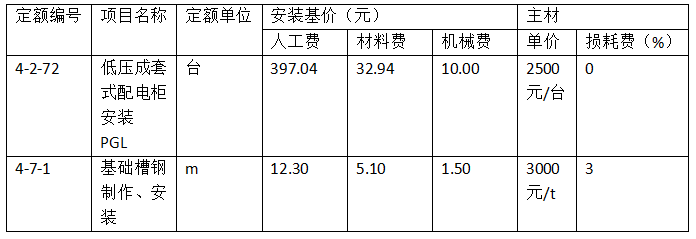

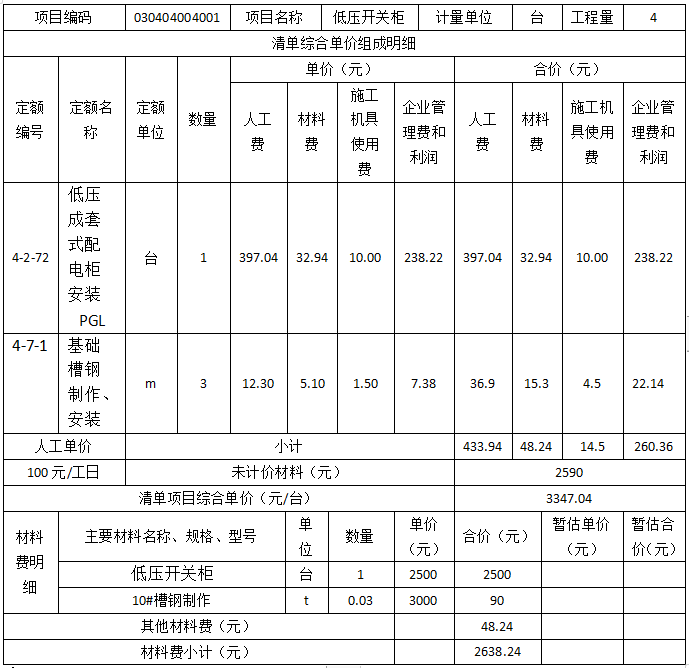

2.该工程的人工工日单价综合为100元/工日，管理费和利润分别为人工费的45%和15%。根据表6-Ⅲ-3相关定额、主材单价及损耗率和计价规范编制“低压开关柜”的综合单价分析表。注：计算结果保留两位小数。

工程造价案例分析（土建+安装）,章节练习,土建安装工程造价案例分析押题

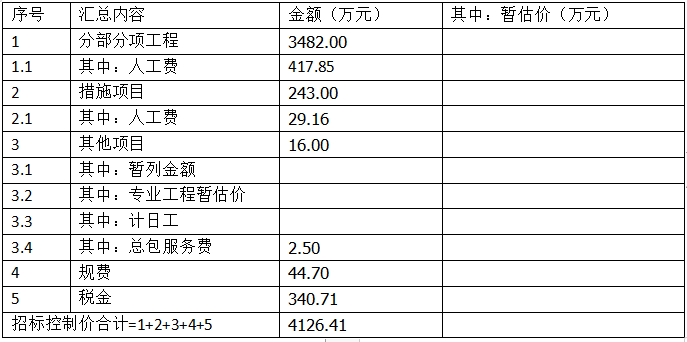

3．依据《建设工程工程量清单计价规范》编制“单位工程费汇总表”。假设该工程按工程量清单计价，除低压开关柜的分项工程费用外，其他分部分项工程量清单合价3480.66万元，措施项目清单合价243．00万元，其中人工费占12%；其他项目清单合价16万元，其中总包服务费2.5万元，规费按人工费的10%计取，增值税税率为9％，并将有关数据和相关内容填入单位工程招标控制价汇总表中。注：计算结果保留两位小数。
