某一化工生产装置中部分热交换工艺管道系统，如图6-2所示。
设计说明：
（1）图中标注尺寸标高以m计，其他均以mm计。该管道系统工作压力为2.0MPa。
（2）管道：采用20号碳钢无缝钢管，管件：弯头采用成品冲压弯头，三通、四通现场挖眼连接，异径管现场摔制。
（3）阀门、法兰：所有法兰为碳钢对焊法兰；阀门型号除图中说明外，均为J41H-25，采用对焊法兰连接；系统连接全部为电弧焊。
（4）管道支架为普通支架，其中：φ219×6管支架共12处，每处25kg，φ159×6管支架共10处，每处20kg。支架手工除锈后刷防锈漆、调和漆两遍。
（5）管道安装完毕作水压试验，对管道焊口按50％的比例作超声波探伤，其焊口总数为：φ219×6管道焊口12个、φ159×6管道焊口24个。
（6）管道安装就位后，所有管道外壁手工除锈后均刷防锈漆两遍，采用岩棉管壳（厚度为60mm）作绝热层，外包铝箔保护层。
问题：

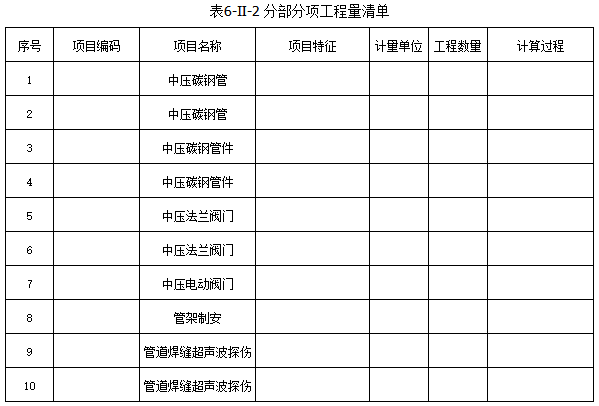

1、根据图6-2所示内容和《通用安装工程工程量清单计算规范》（GB50856-2013）的规定以及分部分项工程量清单的统一项目编码（见表6-Ⅱ-1），编制“分部分项工程量清单”（不含法兰有关分项），并将计算过程及结果填入表6-Ⅱ-2。

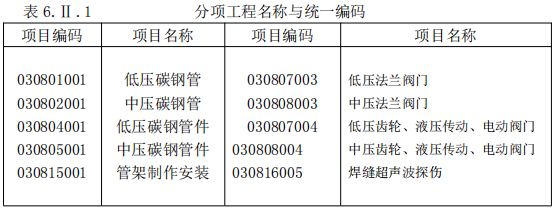

表6-Ⅱ-1 分项工程名称与统一编码

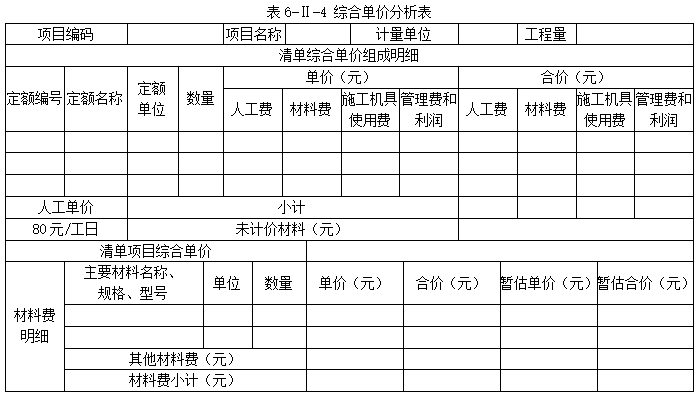

2．φ219×6碳钢管道工程的相关定额见表6-Ⅱ-3。该工程的人工单价为80元／工日，企业管理费和利润分别是人工费的85％和33％。完成碳钢管φ219×6（单重31.52kg／m）综合单价分析。并填写表6-Ⅱ-4“综合单价分析表”。

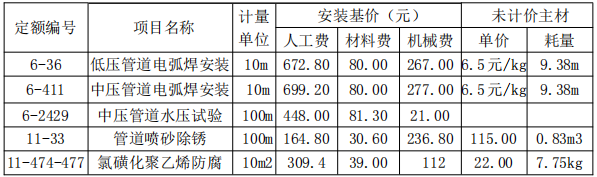

表6-Ⅱ-3 φ219×6碳钢管道工程的相关定额
正确答案及解析
正确答案
解析

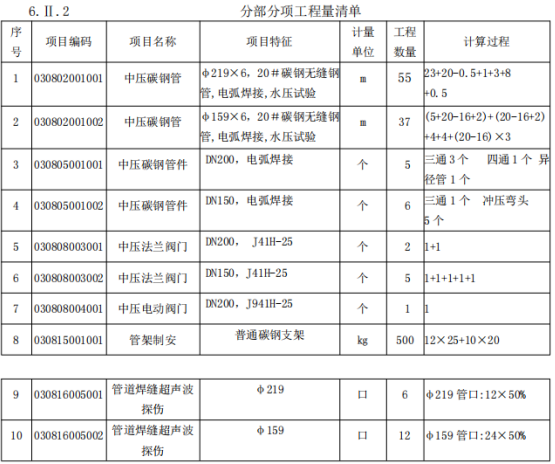

问题1：

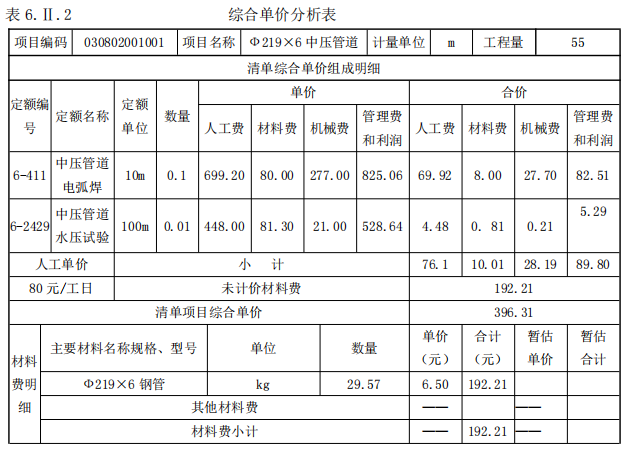

2．编制的“综合单价分析表”如下表所示。
综合单价分析表
【解析】
本案例第1问主要考查工程量清单的编制和管道工程量的计算。工程量清单包括项目编码、项目名称（项目特征）、计量单位和工程数量。根据《通用安装工程工程量计算规范》（GB50856-2013）的规定，
（1）管道工程量按设计图示管道中心线以长度计算，单位为m。管道工程量计算不扣除阀门、管件所占长度；方形补偿器以其所占长度列入管道安装工程量。
（2）管件工程量按设计图示数量计算，单位为个。管件包括弯头、三通、四通、异径管、管接头、管帽、方形补偿器弯头、管道上仪表一次部件、仪表温度计扩大管制作安装等。管件用法兰连接时执行法兰安装项目，管件本身不再计算安装。
（3）阀门工程量按设计图示数量计算，单位为个。减压阀直径按高压侧计算。电动阀门包括电动机安装。
（4）管架制作安装工程量按设计图示质量计算，单位为kg。
（5）焊缝超声波探伤工程量按规范或设计技术要求计算。单位为口。
