某企业新建研发中心大楼工程，地下一层，地上十二层，总建筑面积28000m2，基础为钢筋混凝土预制桩，二层以上为装配式混凝土结构，外墙装饰部分为玻璃幕墙，实行施工总承包管理。
框架柱混凝土设计强度等级为C40，梁板混凝土设计强度等级为C30，施工单位按照相关规定对框架节点核心区混凝土进行了浇筑。
在主体工程施工验收中，发现C30?混凝土梁跨中出现裂缝。该批混凝土浇筑时留设的标养试件共5?组，检测结果如下表：
混凝土标养试件强度检测值
施工单位编制的混凝土分项施工方案部分内容如下：施工缝的位置在混凝土浇筑之前确定，并留置在结构受剪力较小且便于施工的部位；混凝土运输、输送、浇筑过程中散落的混凝土严禁直接用于结构浇筑；对已浇筑完毕的混凝土，在混凝土终凝前进行自然养护等。
钢筋隐蔽工程验收合格后，项目技术负责人向混凝土浇筑工人进行了技术交底。具体要求如下：应严格控制每一振点的振捣延续时间。当采用振捣棒振捣普通混凝土时，应慢插快拔，振捣器插入下层混凝土内的深度应不小于30mm。在浇筑与柱和墙连成整体的梁和板时，应在柱和墙浇筑完毕后停歇30min?后再继续浇筑。施工单位填报了浇筑申请单，监理工程师签字确认。施工班组将水平输送泵管固定在脚手架小横杆上，振动棒倾斜于混凝土表面，由近及远、分层浇筑、分层振捣，监理工程师发现后责令停工整改。
大楼首层大厅设计有一跨度17m?的后张法有粘结预应力混凝土梁，截面尺寸400×800mm，已知梁孔道长度为16.60m，永久锚具厚度200mm，千斤顶长度500mm，临时夹具厚度100mm。张拉程序为0→1.03σcon。
本工程预应力筋采用预应力钢丝，下料时采用电弧切割。后张法有粘结预应力梁采用穿心式千斤顶两端对称张拉。预应力筋的张拉以控制张拉力值为主，以预应力筋张拉伸长值作校核。经检查，断裂或滑脱的预应力筋数量为同一截面预应力筋总数的5%，部分预应力筋束钢丝断丝数超过一丝。
【问题】
1.写出框架节点核心区混凝土浇筑的技术方案。计算混凝土标准试件1、2、3?组的强度代表值。并判断该批试件强度是否合格？说明理由。
2.写出在施工缝处继续浇筑混凝土的技术要点。自然养护具体有哪些方法？
3.在混凝土浇筑的技术交底中，针对不妥之处写出正确做法。
4.针对预应力筋下料和张拉过程中的不妥之处写出正确做法。计算有粘结预应力钢筋的下料长度。（假设外露长度按照800mm?考虑；计算单位：m，保留2?位小数）
5.预应力筋孔道的形状有哪些？留设的方法有哪些（如：预埋金属螺旋管留孔）？预应力筋的种类包括哪些？
正确答案及解析
正确答案
解析
1.
（1）核心区混凝土浇筑应在交界区域采取分隔措施，分隔位置要在低强度等级的构件中且距高强度等级构件边缘不小于500mm，先浇筑高强度混凝土再浇筑低强度混凝土。

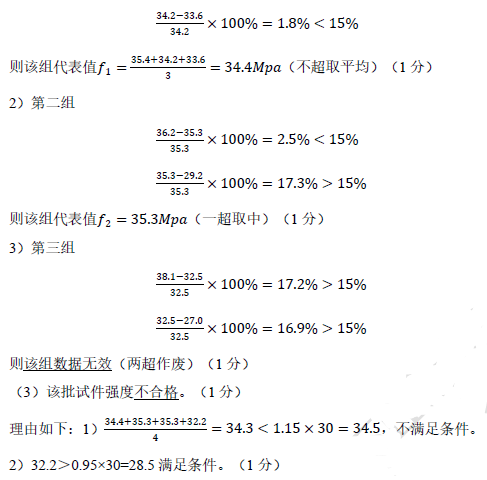

（2）强度代表值
1）第一组
2.
（1）在施工缝处继续浇筑混凝土时，应符合下列规定：
1）已浇筑的混凝土，其抗压强度不应小于1.2N/mm2；
2）在已硬化的混凝土表面上，应清除水泥薄膜和松动石子以及软弱混凝土层，并加以充分湿润和冲洗干净，且不得积水；
3）在浇筑混凝土前，宜先在施工缝处刷一层水泥浆（可掺适量界面剂）或铺一层与混凝土内成分相同的水泥砂浆；
4）混凝土应细致捣实，使新旧混凝土紧密结合。
（2）自然养护分为覆盖浇水养护、薄膜布养护和养生液养护。
3.
正确做法如下：
正确做法1：当采用振捣棒振捣普通混凝土时，应快插慢拔。
正确做法2：振捣器插入下层混凝土内的深度应不小于50mm。
正确做法3：应在柱和墙浇筑完毕后停歇1～1.5h 再继续浇筑。
正确做法4：输送泵管应采用支架固定，支架应与结构牢固连接。
正确做法5：振动棒应垂直于混凝土表面。
正确做法6：应是由远及近的方式进行浇筑。
5.
（1）正确做法如下
正确做法1：金属类预应力筋下料时应采用砂轮锯或切断机切断，不得采用电弧切割。
正确做法2：断裂或滑脱的预应力筋数量严禁超过同一截面预应力筋总数的3%；
正确做法3：每束钢丝不得超过一丝。
（2）两端张拉下料长度=孔道长度+2×（锚具长度+千斤顶长度+夹片式临时夹具厚度+外露800mm）=16.60+2×（0.2+0.5+0.1+0.8）=19.80m。
6.
（1）预应力筋孔道形状有直线、曲线和折线三种类型。
（2）预埋金属螺旋管留孔；预埋塑料波纹管留孔；抽拔钢管留孔；胶管充气抽芯留孔。
（3）预应力筋可分为：钢丝、钢绞线、钢筋、非金属预应力筋等。
