【背景资料】
某施工单位承接了地铁工程的机电安装任务，工程内容包括：环控、消防、动照、空调及给水排水等系统的安装。按照合同约定施工工期为145天，原计划8月15日开工，但由于前期土建施工影响，致使安装工程实际开工时间为10月1日。
进入11 月份各地相继出现重度雾霾，建设主管部门要求11月30日工程全部停工。第二年3月15日供暖期结束后，工程又恢复施工，但已按预定工期严重滞后，为此，建设单位提出必须加快施工进度，确保5月1日全线通车的目标，于是施工单位补充人员加班加点抢工期，4月下旬相关单位对工程进行了预验收，但由于抢工期原因，工程存在诸多质量问题。

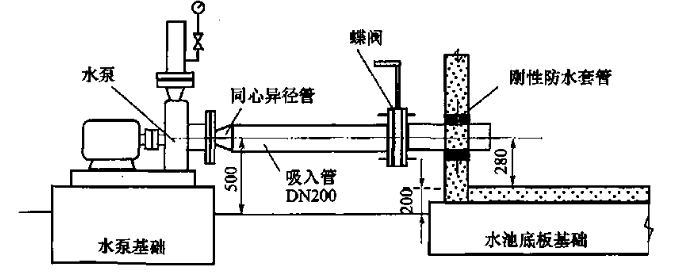

在进行消防验收时，消防部门对消防水泵安装提出异议，并下达整改通知单，实际安装如图1所示。
在进行电气检验批验收时，发现某型号电缆没有进场检验报告，于是进行了重新取样送检，经权威机构检测该批电缆芯径低于设计要求，为不合格电缆，据统计该规格电缆共有5000m，价值150万元。

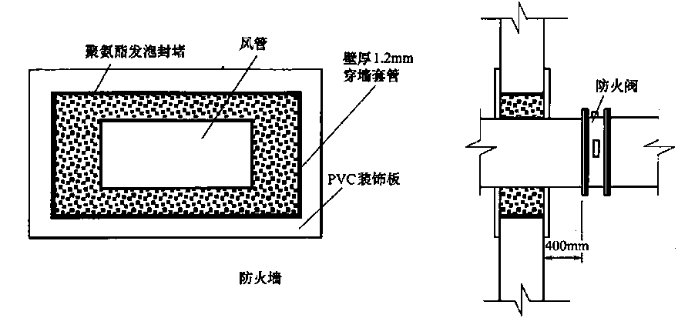

图2为风管穿越低压配电室防火墙处的封堵情况及防火阀安装情况。
【问题】
1.消防水泵安装存在哪些质量问题，并说明原因？
2.风管的检验试验有哪些？
3.这批电缆应如何处置？是否构成质量事故？
4.风管穿墙部位安装存在哪些错误？
正确答案及解析
正确答案
解析
1.消防水泵安装存在如下质量问题：
（1）水泵入口异径管应使用偏心异径管，且保持上平，使用同心异径管容易形成气囊。
（2）水泵出口压力表应加表弯，以便起到缓冲作用。
（3）消防水池应采用柔性防水套管;如果使用刚性防水套管，水泵吸入管上应设置柔性接头。
（4）按照标注尺寸计算，吸入管存在倒坡现象，容易形成气囊。
（5）水泵与水池为独立基础，可能存在沉降变形，水泵入口应采用柔性连接。
2.（1）风管批量制作前，对风管制作工艺进行检测或检验时，应进行风管强度与严密性试验。如试验压力，低压风管为1.5倍的工作压力；中压风管为1.2倍的工作压力，且不低于750Pa；高压风管为1.2倍的工作压力。排烟、除尘、低温送风及变风量空调系统风管的严密性应符合中压风管的规定。
（2）风管系统安装完成后，应对安装后的主、干风管分段进行严密性试验。严密性检验，主要检验风管、部件制作加工后的咬口缝、铆接孔、风管的法兰翻边、风管管段之间的连接严密性，检验合格后方能交付下道工序。
3.电缆属于不合格品，截面不够直接影响使用安全，必须更换，不可能通过返修、返工、让步接收和降级使用来处置。由于不含施工费用，经济损失已经超过100万元，故构成质量事故。
4.风管穿墙部位安装图中存在的问题：
（1）风管穿墙套管厚度应不小于1.6mm，而本案例套管厚度只有1.2mm。
（2）穿墙封堵材料应为不燃材料，而图中的聚氨醋及PVC装饰板，均为可燃材料。
（3）防火阀与防火墙距离应不大于200mm，而图中为400mm。
