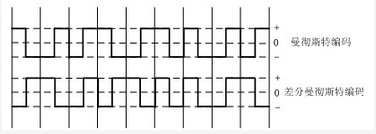

下图中画出曼彻斯特编码和差分曼彻斯特编码波形图，实际传送比特串为（20）。
- A.011010011
- B.011110010
- C.100101100
- D.100001101
正确答案及解析
正确答案
A
解析
曼彻斯特有两种波形表达式，若高电平到低电平表示0，则低电平到高电平表示1，此时我们推测图中曼码为011010011。差分曼彻斯特编码原则是“遇0翻转，遇1不变”，结合比特串011010011是完全符合。
我们再看曼彻斯特编码另一种波形，若高电平到低电平表示1，则低电平到高电平表示0，此时我们推测图中曼码为100101100。该比特串结合差分曼彻斯特编码翻转原则，不符合。所以只有A选项满足条件。
