背景资料

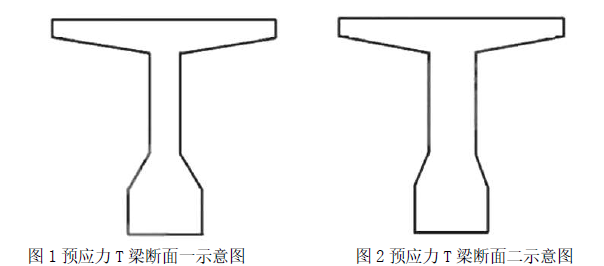

某城市新建一座大桥，桥跨布置为（40m×3）×14+(118+246+118)m+(40m×3)×15，单幅桥宽11.5m，双幅桥间中央分隔带宽1.5m，合同工期 2 年。主桥上部结构为钢箱梁斜拉桥，引桥上部结构为40m 后张法预应力混凝土T梁（单幅设五片，每片T梁布设三个预应力管道，每管道布设9 束ф15.24mm钢绞线），预应力 T梁断面示意图如图 1、图 2，其中一个是 T梁端部断面，另一个是T梁跨中断面。本工程 T梁采用集中预制，T 梁架设前在预制场完成各施工工序所需要的常用主要机械设备包括:成套模板、钢筋制作及安装设备、混凝土浇筑成套设备、压浆设备等。
桥梁基础设计均为钻孔灌注桩，其中引桥及主桥过渡墩均为摩擦桩，直径均为 1.5m，桩长在41m至 45m之间；主桥主墩为支承柱群桩，直径均为 1.8m，桩长在55m 至58m 之间，设计要求每根支承桩嵌入硬质岩层深度为 8m。
主墩所在水域年常水位标高 66m，年最高水位 67.5m，年最低水位 64.3m，主墩河床底标高49.3m，主墩承台顶设计标高 49m，承台底标高 44.5m。主墩承台施工工序包括:①封底；②绑扎钢筋；③围堰；④浇筑混凝土；⑤抽水及凿除桩头。
【问题】
1.分别写出该桥引桥、主桥桩基础施工可采用的钻孔设备。
2.结合该桥主墩水位情况，完成主墩承台施工宜采用哪种围堰方式？写出背景资料中主墩承台施工工序①～⑤的正确排序（以“④→①→③→……”格式作答）。
3.结合工期、现场条件、引桥T 梁数量及主桥施工情况，该桥预制场宜设几个？T 梁预制场还需配备哪两种主要机械设备？
4.图1、图2 哪个是T 梁跨中断面图？复制图1、图2 至答题卡上并在图上绘制预应力管道位置示意图。如果普通钢筋与预应力管道位置冲突，应如何处理？
正确答案及解析
正确答案
解析
1.引桥桩基础可选用旋挖钻孔机；主桥桩基础可选用冲击钻机。
2.（1）所需围堰的最小高度是67.5-49.3+1=19.2m 属于深水基础，所以完成主墩承台施工宜采用双壁钢围堰；
（2）③→①→⑤→②→④。
3.（1）预制场宜设2 个。由于引桥T 梁数量总数是870 片（5×2×3×14+5×2×3×15=870），合同工期是2 年，桥梁为跨河斜拉桥，所以为不影响合同工期，宜设置2 个预制场。
（2）还需配备张拉设备和养护设备。

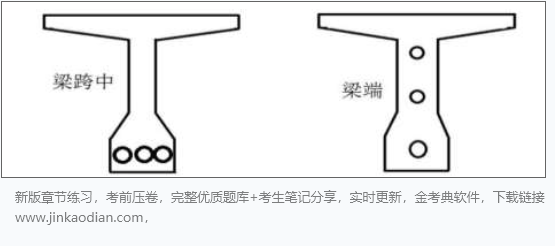

4.（1）图1 是T 梁跨中断面图。
（2）
如果普通钢筋与预应力筋位置冲突时，优先保证预应力筋位置。钢筋与管道相碰时，只能移动，不得切断钢筋。
