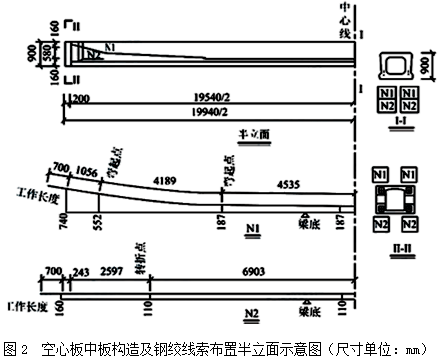

某公司承建一座城市桥梁工程，双向四车道，桥跨布置为4联×（5×20m），上部结构为预应力混凝土空心板，横断面布置空心板共24片，桥墩构造横断面如图1所示。空心板中板的预应力钢绞线设计有N1、N2两种型式，均由同规格的单根钢绞线索组成，空心板中板构造及钢绞线索布置如图2所示。

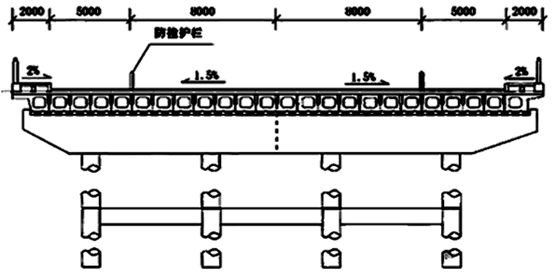

图1桥墩构造横断面示意图（尺寸单位：mm）
项目部编制的空心板专项施工方案有如下内容：
（1）钢绞线采购进场时，材料员对钢绞线的包装、标志等资料进行查验，合格后入库存放。随后，项目部组织开展钢绞线见证取样送检工作，检测项目包括表面质量等。
（2）计算全桥空心板预应力钢绞线用量。
（3）空心板预制侧模和芯模均采用定型钢模板。混凝土施工完成后及时组织对侧模及芯模进行拆除，以便最大程度地满足空心板预制进度。
（4）空心板浇筑混凝土施工时，项目部对混凝土拌合物进行质量控制，分别在混凝土拌合站和预制厂浇筑地点见证取样检测混凝土拌合物的坍落度，其值分别为A和B，并对坍落度进行质量评定。
【问题】
1.结合图2，分别指出空心板预应力体系属于先张法和后张法、有粘结和无粘结预应力体系中的哪种体系?
2.钢绞线仓库应具备的条件？
3.补充施工方案（1）中钢绞线入库时材料员还需查验的资料，见证取样还需检测的项目。
4.列式计算全桥空心板中板的钢绞线用量。(单位m，计算结果保留3位小数）。
5.分别指出施工方案（3）中空心板预制时侧模和芯模拆除所需满足的条件。
6.指出施工方案（4）中坍落度值A、B的大小关系；混凝土质量评定时应使用哪个数值?
正确答案及解析
正确答案
解析
1.结合图2，分别指出空心板预应力体系属于先张法和后张法、有粘结和无粘结预应力体系中的哪种体系?
答：后张法，有粘结预应力体系。
2.钢绞线仓库应具备的条件？
答：仓库应干燥、防潮、通风良好、无腐蚀气体和介质。存放在室外时不得直接堆放在地面上，必须垫高、覆盖、防腐蚀、防雨露。
3.补充施工方案（1）中钢绞线入库时材料员还需查验的资料，见证取样还需检测的项目。
答：还需查验的资料：质量证明文件、规格、数量。
还需检测的项目有外形、尺寸、力学性能试验及其他试验。
4.列式计算全桥空心板中板的钢绞线用量。(单位m，计算结果保留3位小数）。
答：N1钢绞线单根长度：
2×（4535+4189+1056+700）=20960mm
N2钢绞线单根长度：
2×（6903+2597+243+700）=20886mm
一片空心板需要钢绞线长度：
2×（20.96+20.886）=83.692（m）
全桥空心板中板数量：22×4×5=440片
全桥空心板中板的钢绞线用量：440×83.692=36824.480m
5.分别指出施工方案（3）中空心板预制时侧模和芯模拆除所需满足的条件。
答：侧模拆除条件：侧模应在混凝土强度应能保证结构棱角不损坏时方可拆除，混凝土强度宜为2.5MPa及以上。
芯模拆除条件：芯模应在混凝土抗压强度能保证结构表面不发生塌陷和裂缝时，方可拔出。
6.指出施工方案（4）中坍落度值A、B的大小关系；混凝土质量评定时应使用哪个数值？
答：A大于B，评定时用B。
