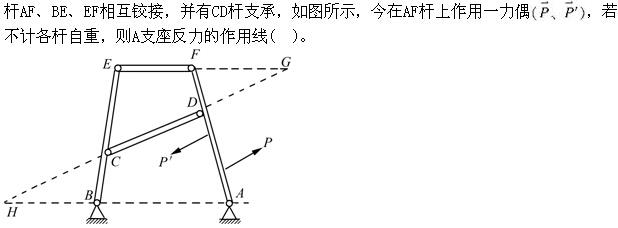

- A.<img src='http://tp.mxqe.com/data/36/11310087_0_1.jpg' alt='电气工程师公共基础,章节练习,注册电气工程师（工程科学基础）理论力学' title='电气工程师公共基础,章节练习,注册电气工程师（工程科学基础）理论力学'>
- B.过A点平行BG连线
- C.沿AG直线
- D.沿AH直线
正确答案及解析
正确答案
B
解析
系统所受合外力为一力偶，根据水平和竖直方向上系统受力平衡可知，A、B支座处的支座反力作用线互相平行。EF、CD是二力杆，故对BE杆的作用力分别沿FE、DC方向，BE杆上无外力偶作用，故作用在BE杆上的三个外力必为平衡汇交力系，即作用方向交于一点，由此知道B支座的支座反力沿BG方向。所以A支座的支座反力作用线过A点并平行于BG的连线。
