某光缆线路工程采用直埋敷设方式，途中需穿越生态环境脆弱的国家级生态保护区，部分路段沿电气化铁路敷设。
施工单位对施工方案进行了策划，编制了详细的施工组织设计，工程顺利开工。
施工过程中发生部分路由变更，使得工程停工10d，窝工损失5万元；增挖光缆沟用25d，增加费用5万元；建设单位要求在50km路段内同沟增设一条24芯光缆，增加费用7万元；顶管机故障延误工期5d。损失2万元。
测试中发现部分光缆对地绝缘不合格，且光纤接续衰减过大，不合格接续点的统计数据，见表4。
技术负责人组织人员分析原因后，采取了相应的纠正措施，光纤接续衰减达到了指标要求。
【问题】
1．本工程的组织设计中除了保证工程质量、进度、成本的措施外还应包括哪些措施?
2．本工程应该采取哪些防强电措施以保证线路和人身安全?
3．如何预防光缆对地绝缘指标不合格和光缆打结扣现象?
4．作出接续不合格原因的排列表和排列图，并指出主要原因和解决方法。
5．计算施工单位可索赔的工期和费用。
6．简述直埋光缆埋深不符合要求的预防措施。
正确答案及解析
正确答案
解析
1．还应采取的措施：安全控制措施；环保措施。 2．采取的防强电措施：(1)光缆的金属护套、金属加强芯在接头处不作电气连通；(2)接近电气化铁路地段，光缆的金属护套与加强芯做临时接地，以保证人身安全。
3．预防光缆对地绝缘不合格措施：光缆敷设和回填时避免光缆外皮损伤；接头盒封装严密。
预防光缆打结扣措施：按规范操作；配备足够敷设人员；保证光缆在施工人员的视线范围内。

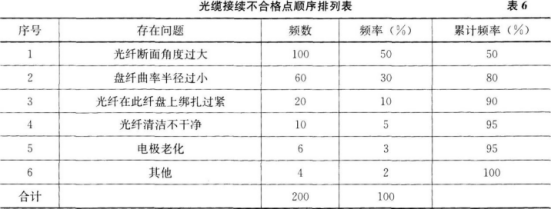

4．光缆接续不合格点顺序排列表，见表6。
光纤接续不合格点排列图，如图1所示。
累计频率0～80％为主要原因，即光纤断面角度过大和盘纤曲率半径过小，解决方法为更换光纤切割刀(或刀片)，加强培训按要求盘纤以保证光纤的曲率半径。
5．索赔工期：10(停工)+5(挖沟)=15d。
索赔费用：停工5万元，挖沟5万元，同沟敷设光缆增加费用7万元。
合计：5+5+7=17万元。
6．直埋光缆埋深不符合要求的预防措施：缆沟开挖深度严格按照设计要求和有关验收标准执行；放缆前应清理沟底杂物，全面检查沟底深度，重点检查沟、坎等特殊点沟底的深度，并保持沟底平整；光缆应顺直地贴在沟底；回填土应满足规范要求。
