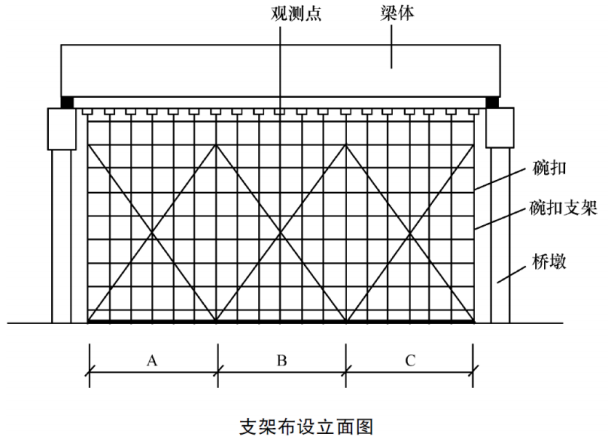

某跨度40m现浇预应力钢筋混凝土简支梁桥，采用后张法张拉预应力。施工单位采用碗扣式满堂支架施工（见下图），支架由钢管、扣件、型钢等组成，纵横梁采用电弧焊连接。支架就近租赁，为保证支架安装质量，施工单位认真检查了扣件的外观质量。
为了保证支架的承载力以及消除支架和支架地基引起的塑性变形，对支架进行了堆沙袋预压，压重为梁自重的1.2倍（梁自重加施工荷载），并在跨中支架顶部设置了标高观测点。观测点预压前标高为185.756m，进行分级预压，100％预压荷载时观测点的标高为185.701m。预压稳定后进行了分级卸载，卸载后观测点的标高为185.725m。

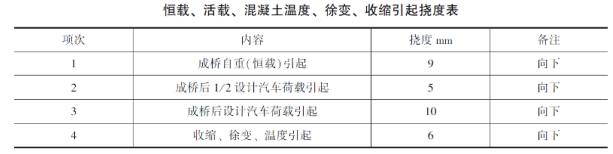

经计算，该桥达到了设置预拱度的条件，恒载、活载、混凝土温度、徐变、收缩引起挠度见下表，并按二次抛物线设置预拱度。跨中底板的设计标高为185.956m。
梁体浇筑后进行了预应力的张拉，在张拉前，钢绞线和锚具按规定进行了抽样送检，对油表、千斤顶进行标定。箱梁预制混凝土强度达90%以上，进行钢绞线的张拉。预应力筋为低松弛预应力钢绞线，采用的是夹片式自锚性能的锚具，预应力筋张拉程序按照：0→初应力→σcon（锚固）进行。
箱梁预应力的张拉采用双控，张拉时由专职质检员旁站监督，严格按设计张拉顺序对称逐级进行，认真记录压力表读数值、钢绞线伸长值，检查有无断丝、滑丝现象。
拆除支架过程中，为保证施工安全，拟定分三部分（A，B，C）（见下图），分批分次拆除支架。
＜1>.计算梁自重和施工荷载作用下的弹性变形。（保留小数点后三位）
＜2>.排列A、B、C三部分合理的拆除顺序。
＜3>.预应力筋张拉时采用双控的具体含义是什么？
＜4>.钢绞线和锚具按规定进行的抽样送检试验项目包括哪些？预应力钢绞线张拉程序是否正确？说明理由。
＜5>.计算该支架跨中需要设置的预拱度以及底板的立模标高。(保留小数点后三位)
＜6>.依据《公路工程施工安全技术规范》，在架设本桥支架所需要的特殊作业人员有哪些。
正确答案及解析
正确答案
解析
＜1>.梁自重和施工荷载作用下的弹性变形＝（185.725－185.701）m＝0.024m。
＜2>.A、B、C三部分合理的拆除顺序是：先拆除B，然后同步拆除A和C。
＜3>.即以张拉力控制为主，以钢束的实际伸长量进行校核，实测伸长值与理论伸长值的误差不得超过规范要求（±6%）。
＜4>.（1）钢绞线需送检的项目包括直径偏差和力学性能试验；锚具需送检的项目包括：硬度和静载锚固性能试验。
（2）不正确；因为未进行持荷（5min）。
＜5>.该支架跨中需要设置的预拱度=（9+5+24+6）mm=44mm。底板的立模标高=（185.956+0.044）m=186.000m。
＜6>.架设本桥支架所需要的特殊作业人员有架子工、电工、起重信号司索工、起重机械司机。
