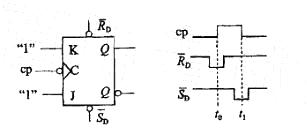

JK触发器及其输入信号波形如图所示，那么，在t=t0和t = t1时刻，输出Q分别为：
- A.Q(t0)= 1，Q(t1)=0
- B.Q(t0)= 0，Q(t1)=1
- C.Q(t0)= 0，Q(t1)=0
- D.Q(t0)= 1，Q(t1)=1
正确答案及解析
正确答案
B
解析
提示：图示电路是下降沿触发的JK触发器，RD是触发器的异步清零端，由触发器的逻辑功能分析即可得答案。
