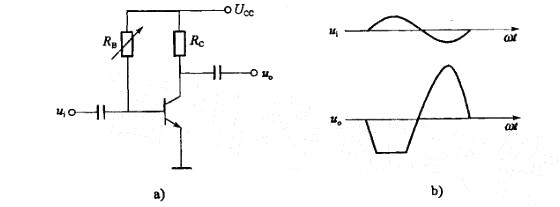

晶体管单管放大电路如图a)所示时，其中电阻RB可调，当输入Ui、输出U0的波形如图b)所示，输出波形：
- A.出现了饱和失真，应调大R
- B.出现了饱和失真，应调小RB
- C.出现了截止失真，应调大RB
- D.出现了截止失真，应调小RB
正确答案及解析
正确答案
A
解析
提示:根据放大电路的输出特征曲线分析可知，该反相放大电路出现了饱和失真，静态工作点对应的基极电流IBQ过大，可以加大RB电阻的数值。
