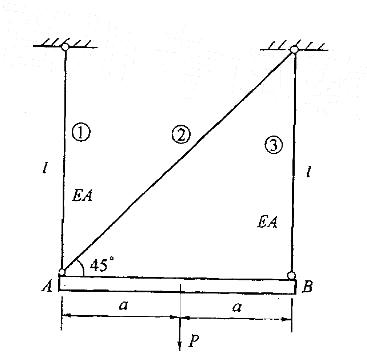

结构受力如图所示。若用N1,、N2、N3和匕
分别代表杆①、②、③的轴力和伸长，用表示点A的水平位移和竖直位移，则下列结论中正确的是：

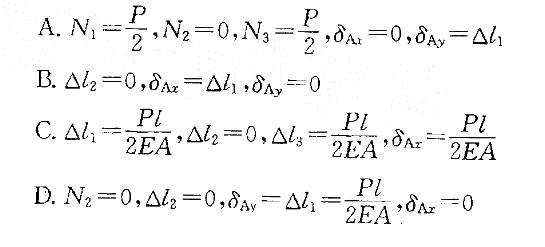

- A.见图A
- B.见图B
- C.见图C
- D.见图D
正确答案及解析
正确答案
C
解析
提示：由AB杆的受力分析可知，N1=
，N2=0，N3=
；再用胡克定律可求出
=
，
=0，
=
；由于A点受力变形后依然要连接杆①和杆②，故可用切线代替圆弧的办法求出A的水平位移。
结构受力如图所示。若用N1,、N2、N3和匕分别代表杆①、②、③的轴力和伸长，用表示点A的水平位移和竖直位移，则下列结论中正确的是：
提示：由AB杆的受力分析可知，N1=，N2=0，N3=；再用胡克定律可求出=，=0，=；由于A点受力变形后依然要连接杆①和杆②，故可用切线代替圆弧的办法求出A的水平位移。
