如图所示两杆AB、BC的横截面面积均为A，弹性模量均为E，夹角a=30°。设 在外力P作用下，变形微小，则B点的位移为：

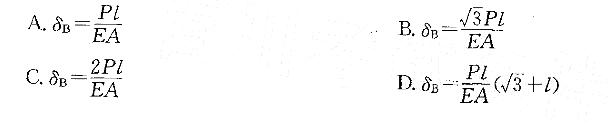

- A.见图A
- B.见图B
- C.见图C
- D.见图D
正确答案及解析
正确答案
C
解析
提示：由B点的受力分析可知BA杆受拉力N=P，伸长而BC杆受力为零，
；但变形后两杆仍然连在一起。由于是小变形,可以用切线代替圆弧的方法找出变形后的位置B'，则
