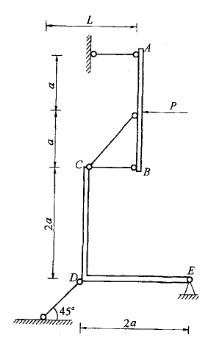

杆AB、CDE连接成图示结构，受荷载P作用（x轴水平、向右为正，y轴铅直、向上为正）。则支座E处反力的大小为：
- A.FEx=P/2，FEy=P/2
- B.FEx=0，FEy= -P/2
- C.FEx=P/2，FEy=-P/2
- D.FEx=-P/2，FEy=-P/2
正确答案及解析
正确答案
B
解析
提示：研究ABC，可知C处只有水平力，然后研究EDC，应用三力汇交条件。
