背景资料：
某施工单位承建一座高架桥，主跨为30+40+30m现浇箱梁，其余为标准跨径（30+30+30）m×10 联预制T 梁，每跨布置5片T 梁；主跨采用门洞式支架现浇法施工。设计桩径均为 1.5m，桩长 20m，地质资料显示，桥梁桩基础高度范围内地质土层自上而下为：杂填土、黏土、亚黏土、强风化岩、弱风化岩，地下水位于地面以下3m；桥台示意图如图所示。
图 2—1 桥台示意图
事件一：施工单位灌注桩基础混凝土时，根据方案要求，导管距离孔底0.5m，混凝土持续灌注一定时间后，用测深锤测得混凝土顶面至钢护筒顶面距离为7m（孔底至护筒顶面为 22m），此时已拔出2m导管6节。
事件二：施工单位根据规范及方案要求搭设门洞式支架，并采取措施保证桥梁施工安全及过往行人、车辆安全。
问题：
1、指出图中构造物 A、B 名称，计算标准跨共需多少个支座。
2、计算并判断事件一中，导管埋深是否满足规范要求。
3、事件二中主跨门洞式支架可采取哪些安全措施
4、主跨支架拆除需要哪些安全措施。
正确答案及解析
正确答案
解析
1、（1）构造物 A：桥头搭板；构造物 B：枕梁。
（2）标准跨共10联，每一联三跨连续梁，每一联支座为4×5=20个，10联共计10×20=200个支座。

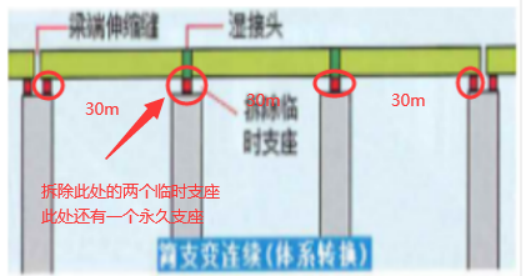

支座如下图进行理解：T梁一端有一个支座。原本三跨应该有6个支座，因为先简支后连续，将中间墩上的两个临时支座拆除之后，墩上还有一个永久支座，故三跨应该是4个支座。
2、根据案例背景可知，混凝土面距离孔底为 22-7=15m，导管底距离孔底距离为 2×6+0.5=12.5m，所以导管埋深为混凝土面以下 15-12.5=2.5m，导管埋深符合规范中 2~6m 的要求。
3、门洞式支架可采取的安全措施：
（1）在门洞式支架前设置限高，限宽门架；
（2）门洞式支架两侧设置防撞护墩；
（3）悬挂警示标志，设置夜间警示灯；
（4）门洞内设置水平向安全防护，防止坠物；
（5）门洞口设置警示灯带，门洞内安装照明灯具。
4、主跨支架拆除的安全措施：
（1）导行交通，拆除区域设置作业区，连续布置围挡；
（2）施工区域由专人值守，非施工人员严禁入内；
（3）悬挂安全警示标志，设置夜间警示灯；
（4）拆除应自上而下，严禁上下交叉作业；
（5）横向同时卸落，纵向由跨中向支座方向拆除；
（6）严禁敲击、硬拉模板、杆件和配件；
（7）严禁抛掷模板、杆件、配件。
（8）拆除的模板、杆件、配件应分类码放。
