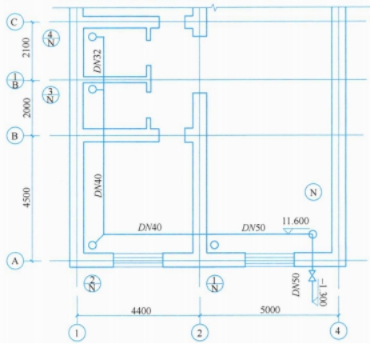

某住宅楼供暖干管平面如图，采用焊接钢管。公称尺寸≤DN32，用螺纹连接；公称尺寸>DN32，用焊接连接。计算图中管道的清单工程量，1/B轴处墙厚为120mm，其余墙厚为240mm。供水总立管至A轴处外墙内表面的距离为0.2m，供水总立管距至④轴处外墙内表面的距离为0.2m，立管1/N距②轴处内墙内表面的距离为0.1m，立管3/N至1/B轴内墙内表面的距离为0.1m，立管4/N至C轴内墙内表面的距离为0.1m。则DN32、DN40、DN50的管道清单工程量分别是（ ）m。
- A.2.16；10.56；17.8
- B.2.04；10.32；19.3
- C.2.16；10.32；17.8
- D.2.24；10.64；6.2
正确答案及解析
正确答案
解析
按工程量计算规则，管道的清单工程量为：
（1）DN50焊接钢管（焊接）=1.5（室内外分界）+0.24（A轴处外墙厚）+0.2（供水总立管至A轴处外墙内表面距离）+5.0（②～④轴距离）-0.12（④轴处半个内墙厚）-0.12（②轴处半个内墙厚）-0.2（供水总立管距④轴处外墙内表面距离）-0.1（立管1/N距②轴处内墙内表面距离）+1.3（标高）+11.6（标高）=19.3m；
（2）DN40焊接钢管（焊接）=4.4（①～②轴间距）+（0.1+0.12）（立管1/N至②轴距离）-（0.2+0.12）（供水干管至①轴距离）+4.5（A～B轴间距）+2.0（B～1/B轴间距）-（0.12+0.2）（供水干管至A轴距离）-（0.06+0.1）（立管3至1/B轴距离）=10.32m；新版章节练习，考前压卷，完整优质题库+考生笔记分享，实时更新，软件， ，
（3）DN32焊接钢管（丝接）=2.1+（0.06+0.1）（立管3至1/B轴距离）-（0.12+0.1）（立管4至C轴距离）=2.04m。
