A 安装公司承包某商业中心的空调工程，商业中心地处江边（距离江边 100m），空调工程的设备材料有：冷水机组、蓄冰槽、燃气锅炉、冷却塔、板式热交换机、水泵、空调箱、风机盘管、各类阀门（DN20～DN700）、空调水管（DN20～DN700）、风管、风阀及配件等，以上设备材料由安装公司采购。
A 安装公司项目部进场后，针对工程中采用的新设备、新技术编制了施工方案，方案中突出了施工程序和施工方法，并明确了施工方法的内容，冷水机组采用江水冷却，需敷设 DN700 冷却水管至江边。DN700 冷却水管道的敷设选择非开挖顶管技术，并分包给 B 专业公司施工。空调水管的化学清洗并镀膜分包给 C 专业公司施工。安装公司向专业公司提供了相关资料，负责现场的管理工作，确保专业公司按批准的施工方案进行施工。
按施工进度计划，安装公司项目部及时与供货厂商联系，使设备材料运到现场的时间与施工进度配合，以满足施工进度要求。设备材料到达施工现场后，按规定对设备材料进行检验，其中对阀门进行强度和严密性试验。空调工程按施工程序实施，空调设备安装后，进行管道、风管及配件安装调试，空调工程按合同要求完工。
问题：
1. 空调水管化学清洗施工要点有哪些？
2. 本工程要编制哪几个新技术的施工方案？
3. 项目部应如何对阀门进行强度和严密性试验？
4. 通风与空调系统调试如何组织，调试准备有哪些？
5. 写出空调供回水管与设备连接的技术要求。水管和法兰连接有哪些要求？
正确答案及解析
正确答案
解析
问题 1:（1）当进行管道化学清洗时，应与无关设备及管道进行隔离。
（2）化学清洗液的配方应经试验鉴定后再采用。
（3）管道酸洗钝化应按脱脂去油、酸洗、水洗、钝化、水洗、无油压缩空气吹干的顺序进行。当采用循环方式进行酸洗时，管道系统应预先进行空气试漏或液压试漏检验合格。
（4）对不能及时投入运行的化学清洗合格的管道，应采取封闭或充氮保护措施。
问题 2: 编制的新技术方案有：非开挖顶管施工技术方案，空调水管需化学清洗及镀膜施工方案。

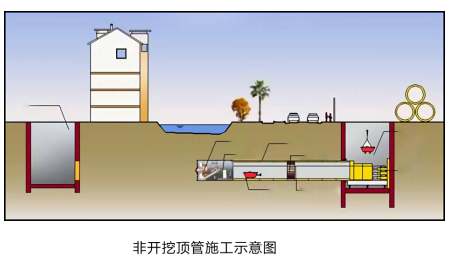

【补充】非开挖顶管施工技术
非开挖是指利用各种岩土钻掘设备和技术手段，通过导向、定向钻进等方式在地表极小部分开挖的情况下（一般指入口和出口小面积开挖），敷设、更换和修复各种地下管线的施工新技术，不会阻碍交通，不会破坏绿地、植被，不会影响商店，医院，学校和居民的正常生活和工作秩序，解决了传统开挖施工对居民生活的干扰，对交通，环境，周边建筑物基础的破坏和不良影响，因此具有较高的社会经济效果。
问题 3: P155 阀门应按规范要求进行强度和严密性试验试验应在每批（同牌号、同型号、同
规格）数量中抽查 10%，且不少于一个。
阀门的强度和严密性试验，应符合以下规定：阀门的强度试验压力为公称压力的1.5倍；严密性试验压力为公称压力的 1.1 倍，试验压力在实验持续时间内应保持不变，且壳体填料
及阀瓣密封面无泄漏。
问题 4: （1）通风与空调工程竣工验收的系统调试，应由施工单位负责，监理单位监督，设计单位与建设单位参与和配合。
（2）系统调试前应编制调试方案，并应报送专业监理工程师审核批准。系统调试应由专业施工和技术人员实施，调试结束后，应提供完整的调试资料和报告。
（3）系统调试所使用的测试仪器应在使用合格检定或校准合格有效期内，精度等级及最小分度值应能满足工程性能测定的要求。
问题 5: 空调供回水管与设备的接口应为柔性接管，且不得强行对口连接。与其连接的管道应设置独立支架。
法兰连接管道的法兰面应与管道中心线垂直，且应同心。法兰对接应平行，偏差不应大于管道外径的 1.5%，且不得大于 2mm。连接螺栓长度应一致，螺母应在同一侧，并应均匀拧紧。紧固后的螺母应与螺栓端部平齐或略低于螺栓。法兰衬垫的材料，规格与厚度应符合设计要求。
