背景资料
某施工单位承担了一330kV架空线路工程，项目部根据具体情况进行了工作分解，估算了各工作的持续时间，确定了各工作之间的逻辑关系，编制了工作逻辑关系及持续时间表。

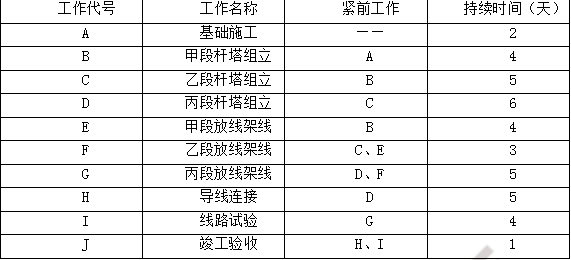

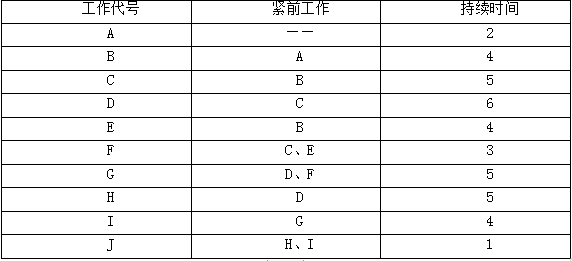

工作逻辑关系及持续时间：
施工过程中，因设计不合理引起设计变更，造成C工作推迟2天完工。F工作进行中，因施工机械故障停工4天。由于工作量估计不准，D工作的持续时间比计划缩短了1天，E工作、H工作的持续时间分别增加了1天。
问题：
1.绘制双代号网络图。
2.列出关键工作的代号，并计算计划工期。
3.计算本工程的实际工期。
4.本工程架空线路的接闪线应如何设置？
正确答案及解析
正确答案
解析

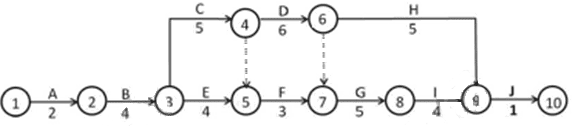

1.
2.关键工作代号为：A、B、C、D、G、I、J
计划工期：2天（A）+4天（B）+5天（C）+6天（D）+5天（G）+4天（I）+1天（J）=27天
3.实际工期：2天（A）+4天（B）+7天（C）+7天（F）+5天（G）+4天（I）+1天（J）=30天
4.330kV的架空线路，应全线装设双接闪线，并且接闪线对导线的保护角宜为20-30°。
