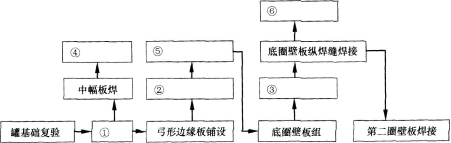

某石油化工施工单位承担了一个原油罐区工程，主体工程为4台30000m3浮顶油罐。由于中标时距离合同要求的开工时间很短、工期紧，该施工单位为了保证合同要求的开工日期，工期先行开工，在开工后即刻组织进行施工组织设计的编制工作。在施工组织设计中的主要施工方案设计中，浮顶油罐采用正装法，其部分工序的施工流程如下图所示：
工程开工一个月后，业主考虑到罐区的综合效益，决定将罐区还未施工的2台30000m3浮顶油罐在原址上改为2台50000m3浮顶油罐，修改了油罐和系统的设计。由于对施工单位前期的工程进度和施工质量满意，修改后的罐区工程仍由该施工单位施工，并要求再编制施工组织设计。施工单位认为已经编制了原罐区的施工组织设计，改动后工程内容基本相同，施工方法相同，决定不再编制新的施工组织设计。在业主的要求下，施工单位在原施工组织设计的基础上，对改动部分进行修改，补充部分新增工程内容，形成新的施工组织设计修订版本，报项目总工程师批准后，下发施工作业队实施。
【问题】
1．施工单位在工程开工后编制施工组织设计的做法是否正确?说明理由。业主在罐区工程修改后要求施工单位编制施工组织设计是否正确?结合背景素材，说明为何需要编制单位修改补充原施工组织设计?
2．设计变更应遵循哪些基本要求?
3．将下列工序填人流程图中空白部分的适当位置(按空白部分编号进行回答，不需要另绘施工流程)。
中幅板铺设；中幅板焊缝无损检测；罐底真空试漏；弓形边缘板焊接(300mm)；边缘板焊缝无损检测；调整(检测)底圈壁板(椭)圆度、水平度、垂直度；底圈壁焊缝无损检测。
4．施工单位应采取哪些合理的焊接工艺措施来进行预防焊接变形?
5．储罐组焊后的充水试验的检查项目有哪些?
6．该浮顶储罐安装，如果采用液压边柱倒装法，其主要的工艺流程是什么??
正确答案及解析
正确答案
解析
答1：(1)施工单位在工程开工后编制施工组织设计的做法不正确。 理由是：施工组织设计必须在开工前编制完成。
(2)业主在罐区工程修改后要求施工单位编制施工组织设计做法正确。
(3)业主既可以要求重新编制也可以要求再原施工组织设计的基础上进行修改、补充。
无论是重新编制还是进行补充修改，都应进行审批程序，批准后执行。
根据背景素材条件，其变更虽然施工程序和施工方法不变，但是资源配置和进度计划、质量要求、安全措施等都有所变化，所以需要对原组织设计进行修改补充，补充修改后的组织设计仍然需要进行审批程序，批准后予以执行。
答2：设计变更应遵循以下基本要求：
(1)设计变更应由原设计单位完成；
(2)如由他人完成，须获得原设计者的书面同意或委托；
(3)原来设计是进行审图程序的，变更修改后的设计仍然需要进行审图。
答3：(不需要施工技术，按正常的思维就能做好本题)
①中幅板铺设；
②弓形边缘板焊接(300mm)；
③调整(检测)底圈壁板(椭)圆度、水平度、垂直度；
④中幅板焊缝无损检测；
⑤边缘板焊缝无损检测；
⑥底圈壁焊缝无损检测—罐底真空试漏。
答4：通过以下焊接工艺措施进行预防焊接变形：
(1)合理的焊接方法；
(2)合理的焊接规范；
(3)合理的焊接顺序和方向；
(4)进行层间锤击(打底层不适于锤击)。
答5：储罐组焊后的充水试验检查项目有：
(1)罐底严密性试验；
(2)灌壁强度及严密性试验；
(3)固定顶强度及严密性试验；
(4)固定顶的稳定性试验；
(5)浮顶、内浮顶的升降试验。
答6：液压边柱倒装法，其主要的工艺流程为：利用均布在罐壁内侧带有提(顶)升机构的边柱提升与罐壁板下部临时胀紧固定的胀圈，使上节壁板随胀圈一起上升到预定高度，组焊第二圈罐壁板；然后松开胀圈，降至第二圈罐壁板下部胀紧、固定后再次起升；如此往复，直至组焊完。
