某机电安装公司承包室外压力管道安装工程，干管直径DN350～DN450，管线长度4.5km。施工期多阴雨、工期紧。为保证工程质量，项目部把室外压力管道安装分为原材料检验、管架制作安装、管道预制、管道安装、管道焊接、管道试验、管道保温、管道吹扫等工序，按照质量影响的重要程度进行预控和检查。
施工过程中，严格执行“三检制”，并利用排列图法对出现的焊接气孔问题进行分析，及时采取改进措施，顺利完成施工任务。

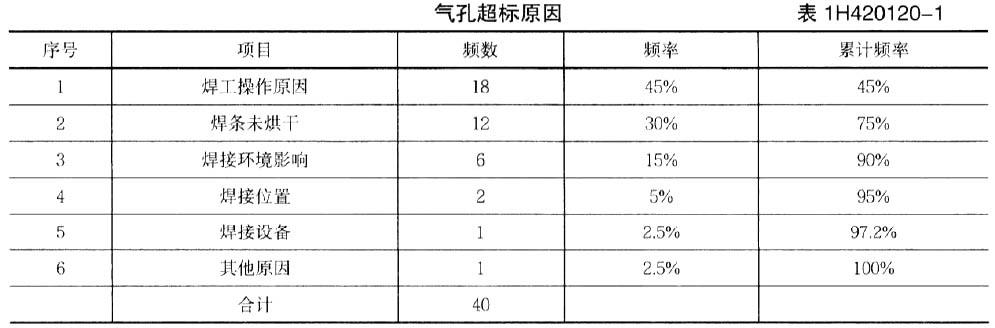

专职检查员在第一阶段检查焊口质量时，一共检查出40处气孔超标，列表如下：
【问题】：
1.压力管道安装工程中，哪些工序为关键工序（或A类质量控制点）?
2.何谓“三检制”？简述“三检制”的实施程序。
3.根据背景材料，画出针对产生焊接气孔缺陷原因分析的排列图。
4.分析焊接中产生气孔的主要原因。
5.项目部针对出现的焊接气孔质量问题，应采取哪些改进措施？
正确答案及解析
正确答案
解析
1.材料检验、管道焊接和管道试验为关键工序。
2.“三检制”就是自检、互检和专检相结合的质量检查制度。“三检制”的实施程序：工程施工工序完工后,由施工现场负责人组织质量“自检”,自检合格后,报请项目部,组织上下道工序
“互检”,互检合格后由现场施工员报请质量检查人员进行“专检”。“自检”记录由施工现场负责人填写并保存,“互检”记录由领工员负责填写（要求上下道工序施工负责人签字确认）并保存,“专检”记录由各相关质量检查人员负责填写,汇总报项目部保存。

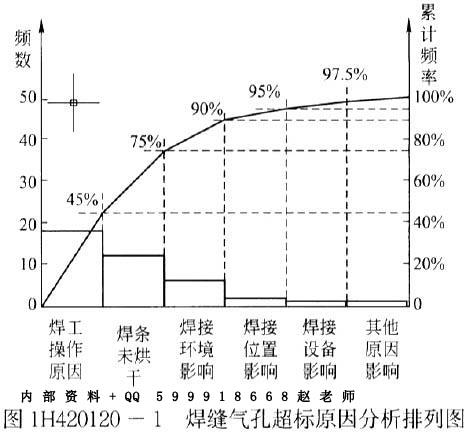

3.焊接气孔超标原因分析排列图见图1H420120-1。
4.管道焊缝气孔超标的主要原因是：焊工操作原因、焊条未烘干。前两项加起来已经达到75%,为A类,是影响气孔质量的主要因素；而第三项占了15%,虽为B类因素,但影响也不可忽视。
5.针对焊工操作问题,项目部要进行培训,使焊工掌握相应的焊接技术,把经过培训还不能掌握相应技术的人员淘汰掉；针对焊条未烘干问题,要加强焊条烘干管理,建立相应的制度和管理措施,使没有经过烘干的焊条到不了焊工手中；针对环境问题,主要是潮湿,应采取防潮、防雨措施,同时要将焊口处烘干再焊,并将焊条储存在保温桶里,不使焊条受潮；针对其他几个问题,也要采取相应措施给予改进。
