案例分析六
Ⅰ.土建工程
【背景资料】

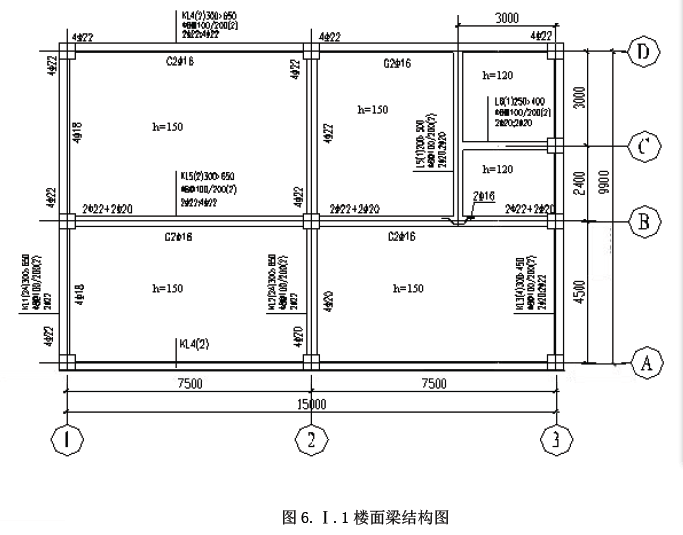

某钢筋混凝土框架结构建筑物的某中间层（层高4.2m）楼面梁结构图如图6.Ⅰ.1 所示。已知抗震设防烈度为7
度，抗震等级为三级，柱截面尺寸均为500×500mm，梁断面尺寸如图示。梁、板、柱均采用C30 商品混凝土浇筑。
问题：
1.列式计算KL5 梁的混凝土工程量。
2.列式计算所有柱的模板工程量。

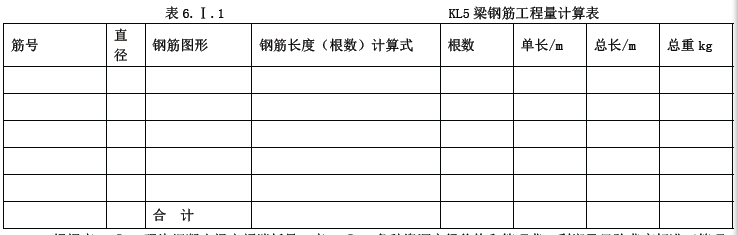

3.列表计算KL5 梁的钢筋工程量。将计算过程及结果填入钢筋工程量计算表6.Ⅰ.1 中。已知22 钢筋理论质量为2.984kg/m， 20 钢筋理论质量为2.47kg/m， 16 钢筋理论质量为1.58kg/m， 8 钢筋理论质量为0.395kg/m。拉筋为6 钢筋，其理论质量为0.222kg/m。纵向受力钢筋端支座的锚固长度按现行规范计算（纵筋伸到支座对边减去保护层弯折15d）,腰筋锚入支座长度为15d，吊筋上部平直长度为20d。箍筋加密区为1.5 倍梁高，箍筋长度和拉筋长度均按外包尺寸每个弯钩加10d 计算，拉筋间距为箍筋非加密区间距的两倍，混凝土保护层厚度为25mm。

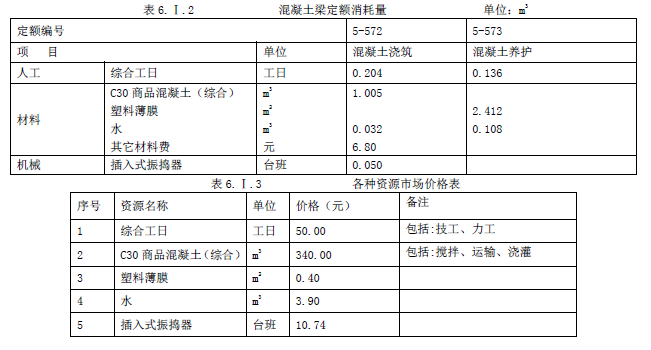

4.根据表6.Ⅰ.2 现浇混凝土梁定额消耗量、表6.Ⅰ.3 各种资源市场价格和管理费、利润及风险费率标准（管理费费率为人、材、机费用之和的12%，利润及风险费率为人、材、机、管理费用之和的4.5%。），编制KL5 现浇混凝土梁的工程量清单综合单价分析表（清单计价规范的项目编码为010403002），见表6.Ⅰ.4。
正确答案及解析
正确答案
解析
问题1：KL5 梁混凝土工程量：0.3×0.65×7×2=2.73 m3
问题2：柱模板工程量：0.5×4×4.2×10-0.3×0.65×20-0.3×0.45×6-0.25*0.4-（0.2+0.2）×0.15×4-（0.2+0.1） ×0.15×8-（0.1+0.1） ×0.15×4-（0.2+0.125） ×0.1×2= 78.02 m2

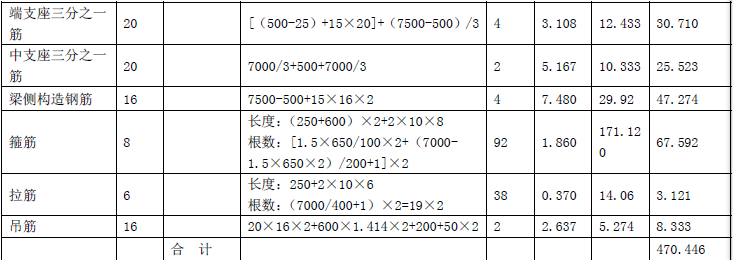

问题3：

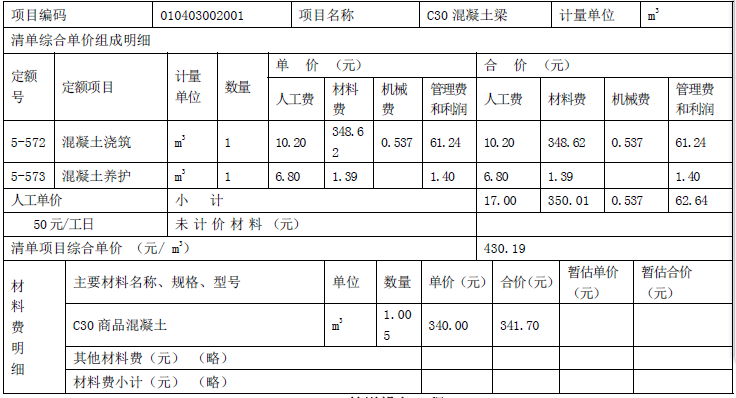

问题4：
表6.Ⅰ.4 工程量清单综合单价分析表
工程名称： 某钢筋混凝土框架结构工程标段：
