本试题分三个专业（I 土建工程、II 管道和设备工程、III 电气和自动化控制工程），请任选其中一题作答，若选作多题，按所答的第一题（卷面顺序）计分。
(主观题)
Ⅱ.管道和设备工程
某工程背景资料如下：
（1）图6.Ⅱ为某加压泵房工艺管道系统安装的截取图。
（2）假设管道的清单工程量如下：
低压管道Ф325×8管道21m；中压管道Ф219×32管道32m，Ф168×24管道23m，Ф114×16管道7m。
（3）相关分部分项工程量清单统一项目编码见下表：
（4）Ф219×32碳钢管道工程的相关定额见下表：
该工程的人工单价为80元/工日，企业管理费和利润分别是人工费的83%和35%。
【问题】
1.按照图6-Ⅱ所示内容，列式计算管道、管件安装项目的清单工程量。
2.按照背景资料（2）、（3）给出的管道工程量和相关分部分项工程量清单统一编码，图6-Ⅱ规定的管道安装技术要求和所示法兰数量，根据《通用安装工程工程量计算规范》(GB50856-2013)、《建设工程工程量清单计价规范》(GB50500-2013)规定，编制管道、法兰安装项目的分部分项工程量清单，填入答题纸表6-Ⅱ-1“分部分项工程量清单和单价措施项目与计价表”中。
3.按照背景条件4中的相关定额，根据《通用安装工程工程量计算规范》(GB50856-2013)、《建设工程工程量清单计价规范》(GB50500-2013)规定，编制Ф219×32管道(单重147.5kg/m)安装分部分项工程量清单“综合单价分析表”。填入答题纸6-Ⅱ-2中。
正确答案及解析
正确答案
解析
正确答案是
1.(1）Ф325×8碳钢管道工程量计算式：
地下：(1.8×0.5）+2+1+2.5+1=8.8（m）。
地上：1+(2.5+0.75+0.825+0.755）+1+1+(0.755+0.825+0.75+0.65）=10.81（m）。
合计：8.8+10.81=19.61（m）。
（2）Ф219×32碳钢管道工程量计算式：
地下：1+(1.8+0.8×3）+1×4+[1+(0.75+2.5+0.5+0.8）+1+1+(1.8+0.5）]×2=28.9（m）+(1.0+0.825+0.755+1.0）×2+1.0+0.755+0.825+0.75+0.65=24.8(m）。
合计：28.9+24.8=53.7(m）。
(3）管件工程量计算式：
DN300弯头：2+2十2+1=7(个）。
DN200弯头：（2+2）×2+(l+2）×2+1×4+1+2+l=22(个）。
三通：1×2+1×3=5(个）。

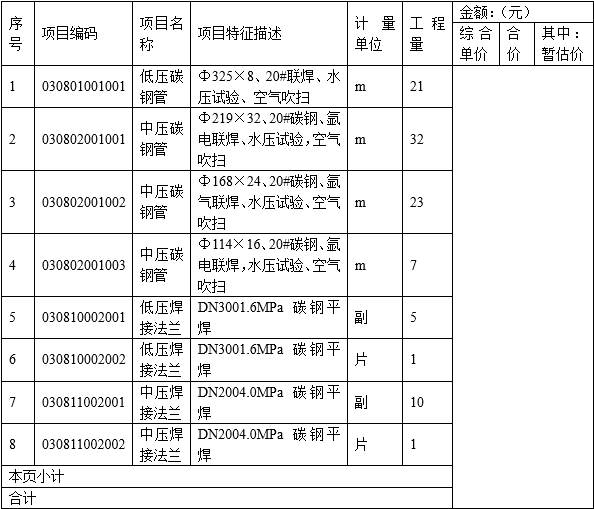

2.表6-II-1分部分项工程和单价措施项目清单与计价表
工程名称:某泵房 标段:工艺管道系统安装 第1页共1页

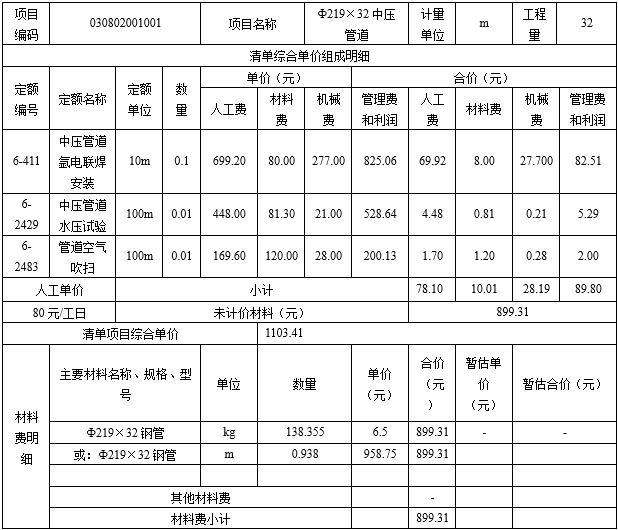

3.表6-II-2综合单价分析表
工程名称：某泵房;标段：工艺管道系统安装；第一页共一页
解析
1.本案例第1问主要考查管道工程量的计算。根据《通用安装工程工程量计算规范》（GB50856—2013）的规定，管道工程量按设计图示管道中心线以长度计算，不扣除阀门、管件所占长度。各种管件以“个”为单位计算工程量。
2.本案例第2问主要考查分部分项工程量清单应根据规定的项目编码、项目名称、项目特征、计量单位和工程量计算规则编制。项目编码采用12位阿拉伯数字表示，项目特征结合工程项目实际予以描述。
3.本案例第3问主要考查计算综合单价时，应考虑管道主材的消耗，综合单价应包括管道吹扫和液压试验的费用。注意定额计量单位为“10m”，清单综合单价计量单位为m。
