Ⅲ.电气安装工程
某综合楼防雷接地系统平面图如图6.Ⅲ所示。
表6.Ⅲ.1中数据为计算该防雷接地工程的相关费用：
表6.Ⅲ.1 防雷接地工程的相关费用
管理费和利润分别按人工费的55％和45％计算。
分部分项工程量清单的统一编码如表6.111.2所示。
表6.Ⅲ.2 分部分项工程清单统一编码
问题

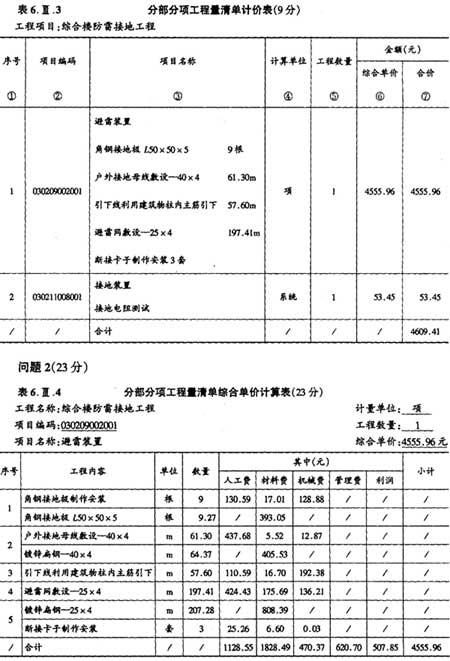

1.根据图示内容和《建设工程工程量清单计价规范》的规定，计算相关工程量和编制分部分项工程量清单计价表。将户外接地母线敷设 （以断接卡子1.8m处作为接地母线与引下线分界点）、引下线利用建筑物柱内主筋引下和避雷网敷设的工程量计算式填入表6.Ⅲ。3上方的相应 位置，并填写答题纸表6.Ⅲ。3“分部分项工程量清单计价表”中的第1~5项。
2.依据上述相关费用数据计算避雷装置项目的工程量清单综合单价，并分别填入答题纸表6.111.4“分部分项工程量清单综合单价计算 表”和答题纸表6.11.3“分部分项工程量清单计价表”中的第6、7项。（计算结果均保留两位小数）。
正确答案及解析
正确答案
解析
问题l（17分）
1.户外接地母线敷设工程量计算式：
[（5×8）+（3+2.5）+3+3+（0.7+1.8）×3]×（1+3.9％）=59×1.039=61.30（m）
2.引下线利用建筑物柱内主筋引下工程量计算式：
（21一1.8）×3=57.60（m）
3.避雷网敷设工程量计算式：
[（2.5+l0+2.5）×4+10+（10+8+14+8）×2+14×2+（24-21）×4]×（1+ 3.9％）=190×1.039=197.41（m）
