Ⅱ.工业管道安装工程
某一化工生产装置中部分热交换工艺管道系统，如图6.Ⅱ所示。
计算该管道系统工程相关费用的条件为：
分部分项工程量清单项目费用合计1770万元，其中人工费l5万元。管理费、利润分别按人工费的50％、60％计。
脚手架搭拆的工料机费用按分部分项工程人工费的7％计，其中人工费占25％；大型机械进出场耗用人工费l万元，材料费3万元，机械费4.9万元；安全、文明施工等措施项目费用总额为40万元。
其他项目清单费用l00万元；规费80万元。
税金按3.41％计。
问题
1.根据图示内容和《建设工程工程量清单计价规范》的规定，编制分部分项工程量清单（不含法兰有关分项），并将计算过程及结果填入答题纸表6.Ⅱ.1“分部分项工程量清单表”。要求编制的分部分项工程量清单统一项目编码见表6.Ⅱ：
表6.Ⅱ 分部分项工程量清单统一项目编码

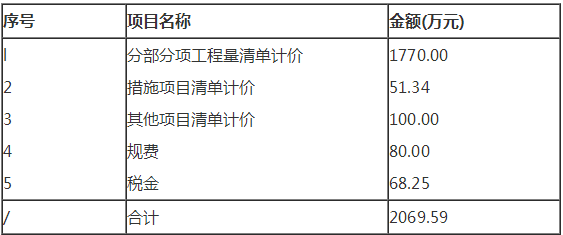

2.依据上述条件计算单位工程费用，填入答题纸表6.Ⅱ.2“单位工程费用汇总表”。并在表下面列出措施项目清单费用和税金的计算过程（计算式）。（保留两位小数）
说明
1.某一化工厂生产装置中的部分热交换工艺管道系统如图所示，图中标注尺寸标高以m计，其他均以mm计。该管道系统工作压力为2.0MPa. 2.管道：采用20#碳钢无缝钢管，管件：弯头采用成品冲压弯头，三通、四通现场挖眼连接，异径管现场摔制。
3.阀门、法兰：所有法兰为碳钢对焊法兰；阀门型号除图中说明外，均为J41H-25，采用对焊法兰连接；系统连接全部为电弧焊。
4.管道支架为普通支架，其中：Φ219×6管支架共l2处，每处25kg，Φl59×6管支架共l0处，每处20ks.支架手工除锈后刷防锈漆、调和漆两遍。
S.管道安装完毕做水压试验，对管道焊口按50％的比例做超声波探伤，其焊口总数为：Φ219×6管道焊口l2个Φl59×6管道焊口24个。
6.管道安装就位后。所有管道外壁手工除锈后均刷防锈漆两遍，采用岩棉管壳（厚度为60mm）做绝热层。外包铝箔保护层。
正确答案及解析
正确答案
解析
问题1

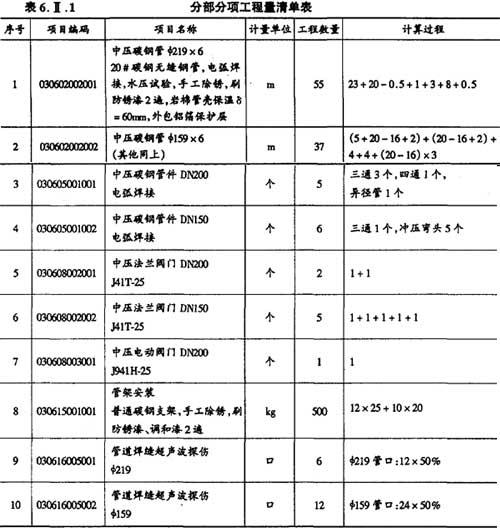

表6.Ⅱ.1 分部分项工程量清单表
措施项目清单费用计算过程（计算式）：
（1）脚手架搭拆费：15×7％+15 × 7％×25％×（50％+60％）=1.05+0.29=1.34（万元）
（2）大型机械进出场费：（1+3+4.9）+1×（50％+60％）=8.9+1.1=10（万元）
（3）安全、文明施工等措施项目费用：40万元
（4）措施项目清单费用合计：1.34+10+40=51.34（万元）
税金计算过程（计算式）：税金=（1770+51.34+100+80）×3.41％=68.25（万元）
