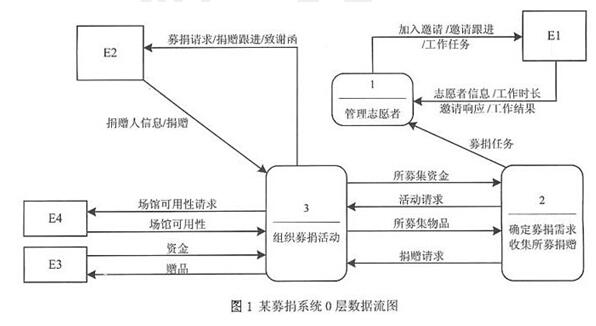

阅读下列说明和图，回答问题1 至问题3 ，将解答填入答题纸的对应栏内。【说明】某慈善机构欲开发一个募捐系统，以跟踪记录为事业或项目向目标群体进行募捐而组织的集体性活动。该系统的主要功能如下所述。(1）管理志愿者。根据募捐任务给志愿者发送加入邀请、、邀请跟进、工作任务：管理志愿者提供的邀请响应、志愿者信息、工作时长、工作结果等。(2）确定募捐需求和收集所募捐赠（资金及物品）。根据需求提出募捐任务、活动请求和捐赠请求，获取所募集的资金和物品。(3）组织募捐活动。根据活动请求，确定活动时间范围。根据活动时间，搜索场馆，即：向场馆发送场馆可用性请求，获得场馆可用性。然后根据活动时间和地点推广募捐活动，根据相应的活动信息举办活动，从募款机构获取资金并向其发放赠品。获取和处理捐赠，根据捐赠请求，提供所募集的捐赠：处理与捐赠人之间的交互，即：录入捐赠人信息，处理后存入捐赠人信息表：从捐赠人信息表中查询捐赠人信息，向捐赠人发送募捐请求，并将己联系的捐赠人存入己联系的捐赠人表。根据捐赠请求进行募集，募得捐赠后，将捐赠记录存入捐赠表：对捐赠记录进行处理后，存入己处理捐赠表，向捐赠人发送致谢函。根据已联系的捐赠人和捐赠记录进行跟进，将捐赠跟进情况发送给捐赠人。现采用结构化方法对募捐系统进行分析与设计，获得如图1-1 、1-2 和1-3 所示分层数据流图。

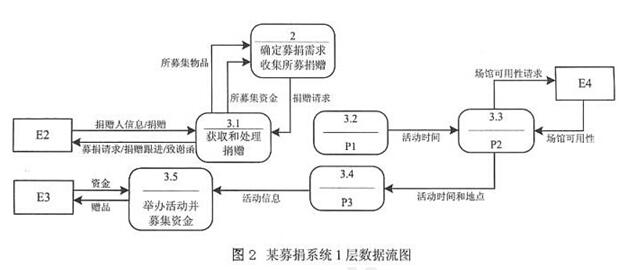

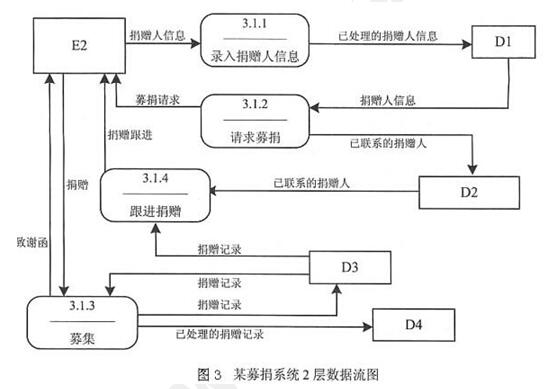

【问题1】使用说明中的词语，给出图1-1 中的实体El ～E4 的名称。【问题2】在建模DFD时，需要对有些复杂加工(处理)进行进一步精化，图2为图1中处理3的进一步细化的1层数据流图，图3为图2中3.1进一步细化的2层数据流图。补全图2中加工P1、P2和P3的名称和图2与图3中缺少的数据流。【问题3】使用说明中的词语，给出图3中的数据存储D1～D4的名称。
正确答案及解析
正确答案
解析
1、E1：志愿者 E2：捐赠人 E3：募捐机构 E4：场馆由题干中的关键信息"根据募捐任务给志愿者发送加入邀请、邀请跟进、工作任务；管理志愿者提供的邀请响应、志愿者信息、工作时长、工作结果等"，结合如图1所示的0层数据流图中与实体E1相关的"加入邀请/邀请跟进/工作任务"这一条输入数据流，以及"志愿者信息/工作时长/邀请响应/工作结果"这一条输出数据流可知，实体E1的名称是"志愿者"。根据题干中给出的"根据活动时间，搜索场馆，即：向场馆发送场馆可用性请求，获得场馆可用性"等关键信息，结合图1中输入至实体E4的数据流"场馆可用性请求"，以及输出数据流"场馆可用性"等可知，实体E4的名称是"场馆"。基于题干中给出的"根据相应的活动信息举办活动，从募捐机构获取资金并向其发放赠品"等关键信息，结合图1中输入至实体E3的数据流"赠品"，以及输出数据流"资金"等可知，实体E3的名称是"募捐机构"。依据题干中给出的"从捐赠人信息表中查询捐赠人信息，向捐赠人发送募捐请求"等关键信息，结合图1中输入至实体E2的数据流"募捐请求"，以及输出数据流"捐赠人信息"等可知，实体E2的名称是"捐赠人"。2、P1：确定活动时间范围 P2：搜索场馆 P3：推广募捐活动

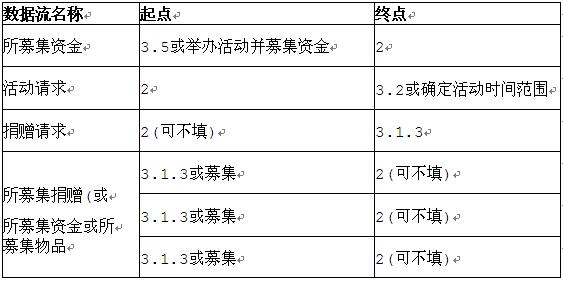

注：数据流没有次序要求；其中"2"处可以为"确定募捐需求收集所募捐赠"基于问题1的解析结果，结合如图2所示的1层数据流图中与加工P1相关的"活动时间"这一条输出数据流，查找到题干中与之相关的关键信息"(3)组织募捐活动。根据活动请求，确定活动时间范围。根据活动时间……"可知，P1的名称是"确定活动时间范围"。根据题干中给出的"根据活动时间，搜索场馆，即：向场馆发送场馆可用性请求，获得场馆可用性"等关键信息，结合图2中加工P2的输入数据流"活动时间"和"场馆可用性"，以及输出数据流"场馆可用性请求"等可知，P2的名称是"搜索场馆"。由题干中给出的关键信息"然后根据活动时间和地点推广募捐活动，根据相应的活动信息举办活动……"等，结合图2中加工P3的输入数据流"活动时间和地点"，以及输出数据流"活动信息"等可知，P3的名称是"推广募捐活动"。结合题干中给出的关键信息"(3)组织募捐活动。根据活动请求，确定活动时间范围"，以及图1中处理2至处理3的数据流"活动请求"可知，图2中缺少了一条从处理2至处理3.2的数据流"活动请求"。依据题干中给出的"(2)确定募捐需求和收集所募捐赠(资金及物品)……获取所募集的资金和物品"、"(3)组织募捐活动……获取和处理捐赠，根据捐赠请求，提供所募集的捐赠"等关键信息可知，图2中缺少了一条从处理3.5至处理2的数据流"所募集资金"。基于题干中给出的关键信息"(3)组织募捐活动……根据捐赠请求进行募集"，以及图2中处理2至处理3.1的数据流"捐赠请求"可知，图3中缺少了一条从处理2至处理3.1.3的数据流"捐赠请求"。根据图2中处理3.1至处理2的数据流"所募集物品"、"所募集资金"，以及"(2)确定募捐需求和收集所募捐赠(资金及物品)……获取所募集的资金和物品"可知，图3中缺少了一条从处理3.1.3至处理2的数据流"所募集捐赠"。3、D1：捐赠人信息表 D2：已联系的捐赠人表 D3：捐赠表 D4：已处理捐赠表结合题干中给出的关键信息"录入捐赠人信息，处理后存入捐赠人信息表"，以及图3中处理3.1.1的名称"录入捐赠人信息"可知，图3中数据存储D1的名称是"捐赠人信息表"。同理，根据题干中给出的关键信息"……向捐赠人发送募捐请求，并将已联系的捐赠人存入已联系的捐赠人表"，以及图3中处理3.1.2的名称"请求募捐"及其输出数据流"已联系的捐赠人"等可知，数据存储D2的名称是"已联系的捐赠人表"。基于题干中给出的关键信息"……根据捐赠请求进行募集，募得捐赠后，将捐赠记录存入捐赠表"，以及图3中处理3.1.3的名称"募集"及其输出数据流"捐赠记录"等可知，数据存储D3的名称是"捐赠表"。依据题干中给出的关键信息"……对捐赠记录进行处理后，存入已处理捐赠表……"，以及图3中处理3.1.3的名称"募集"及其输出数据流"已处理的捐赠记录"等可知，数据存储D4的名称是"已处理捐赠表"。
