某水利工程经监理人批准的施工网络进度计划如下图所示（单位：天）。
合同约定：如工程工期提前，奖励标准为10000元／天；如工程工期延误，支付违约金标准为10000元／天。
当工程施工按计划进行到第110天末时，因承包人的施工设备故障造成工作E中断施工。为保证工程顺利完成，有关人员提出以下施工调整方案：
方案一：修复设备。设备修复后工作E继续进行，修复时间是20天。
方案二：调剂设备。工作B所用的设备能满足工作E的需要，故使用工作B的设备完成工作E未完成工作量，其他工作均按计划进行。
方案三：租赁设备。租赁设备的运输安装调试时间为10天。设备正式使用期间支付租赁费用，其标准为350元／天。
问题：
?1．计算施工网络进度计划的工期以及工作E的总时差，并指出施工网络进度计划的关键线路。
?2．若各项工作均按最早开始时间施工，简要分析采用哪个施工调整方案较合理?
?3．根据分析比较后采用的施工调整方案，绘制调整后的施工网络进度计划，并指出关键线路（网络进度计划中应将工作E分解为E1和E2，其中E1表示已完成工作，E2表示未完成工作）。
正确答案及解析
正确答案
解析
1．
（1）计划工期为450天，工作E的总时差为15天。
（2）关键线路为：①→②→④→⑥→⑦→⑧（或A→C→D→H→I）。
2．
从工期和费用两方面进行分析：
（1）方案一：设备修复时间为20天，工作E的总时差为15天，影响工期5天，且增加的工期延期的违约费用=1×5=5（万元）。
（2）方案二：工作B第125天末结束，工作E将推迟15天完成，但不超过工作E的总时差，也就是计划工期仍为450天，不影响工期，不增加费用。
（3）方案三：租赁设备安装调试10天，不超过工作E的总时差，不影响工期，工作E还需工作125天，增加设备租赁费用=350×125=43750（元）。
三个方案综合比较，方案二合理。
3．

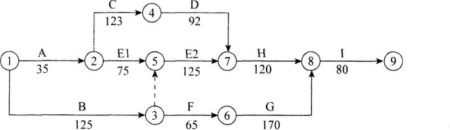

（1）根据优选的方案二，调整后的网络计划（单位：天）如下图所示。
（2）
关键线路1：①→③→⑤→⑦→⑧→⑨（或B→E2→H→I）；
关键线路2：①→②→④→⑦→⑧→⑨（或A→C→D→H→I）。
