【背景资料】
某工业安装工程项目，工程内容：工艺管道、设备、电气及自动化仪表安装调试，工程的循环水泵为离心泵，二用一备。泵的吸入和排出管道上均设置了独立、牢固的支架。泵的吸入口和排出口均设置了变径管，变径管长度为管径差的6倍，泵的水平吸入管向泵的吸入口方向倾斜，倾斜度为8，泵的吸入口前直管段长度为吸入口直径的5倍，水泵扬程为80米。

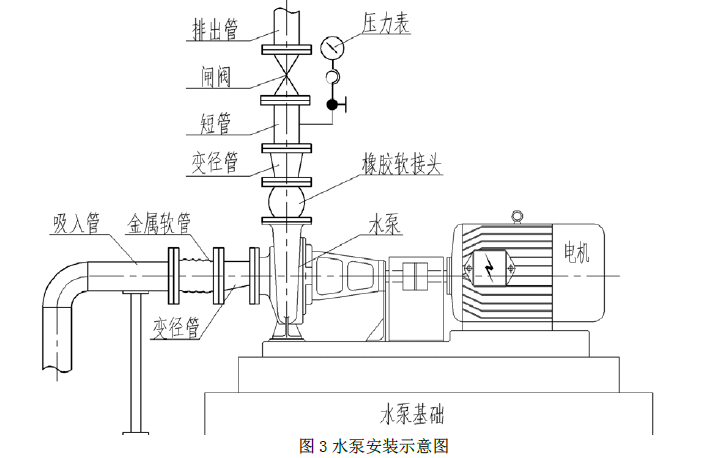

在安装质量检查时，发现水泵的吸入及排出管路上存在管件错用，漏装和安装位置错误等质量问题（见图3），不符合规范要求，监理工程师要求项目部进行整改，随后上级公司对项目质量检查时发现，项目部未编制水泵安装质量预控方案。
工程的工艺管道设计材质为12CrMo（铬钼合金钢）。在材料采购时，施工地的钢材市场无现货，只有15CrMo材质钢管，且规格符合设计要求，由于工期紧张，项目部采取了材料代用。
【问题】
1.水泵的安装质量预控方案包括哪些内容?
2.项目部采取材料代用，需要哪些手续?
3.图3水泵安装有哪些质量问题？如何改正?
4.15CrMo材质钢管在进场验收时，需要验收哪些内容?
正确答案及解析
正确答案
解析
1.质量预控方案包括：工序（过程）名称、可能出现的质量间题、提出的质量预控措施三部分。
2.材料代用属于小型设计变更，需要由项目部提出设计变更申请单，经项目部技术管理部门审核。由现场设计、建设（监理）单位代表签字同意后生效。
3.（1）“泵入口吸入管中采用金属软管，且设置于变径管大头一侧”有问题。
改正：应当采用橡胶软接头，且设置于变径管小头一侧。
（2）“泵出口排出管没有止回阀”有问题。
改正：应当在泵出口排出管设置止回阀，设置在闸阀之后。
（3）“泵入口吸入管没有阀门”有问题。
改正：应在泵入口管道上设置闸阀或蝶阀。
（4）“泵出口排出管没有支架”有问题。
改正：应在泵出口排出管设置支架。
4.（1）管道元件及材料应有取得制造许可的制造厂的产品质量证明文件。
（2）核对管道元件及材料的材质、规格、型号、数量和标识，进行外观质量和几何尺寸的检查验收。
（3）采用光谱分析或其他方法对材质进行复查，并做好标识。在运输和储存期间不得与碳素钢、低合金钢接触。
（4）供货方应提供低温冲击韧性、晶间腐蚀性试验结果的文件，其试验结果不得低于设计文件的规定。
（5）采用外表面磁粉或渗透无损检测抽样检验，要求检验批应是同炉批号、同型号规格、同时到货。
