【背景资料】

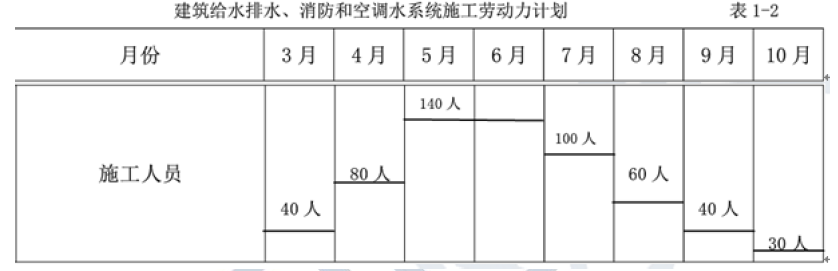

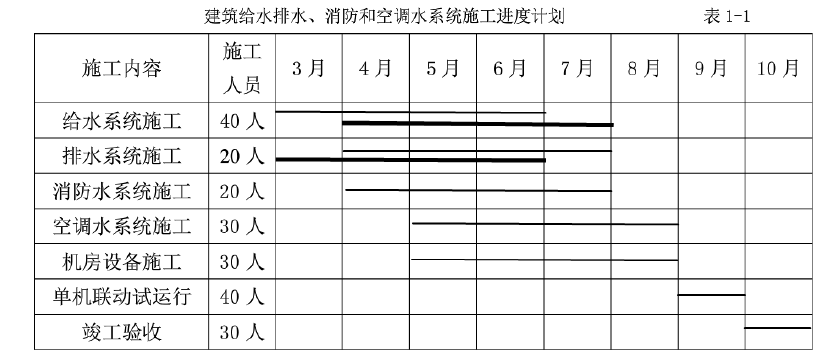

某项目管道工程，内容有：建筑给水排水系统、消防水系统和空调水系统的施工。某分包单位承接该任务后，编制了施工方案、施工进度计划（见表1-1中细实线）、劳动力计划（见表1-2）和材料采购计划等；施工进度计划在审批时被否定，原因是给水、排水系统的施工顺序违反了施工原则，分包单位调整了该顺序（见表1-1中粗实线）。

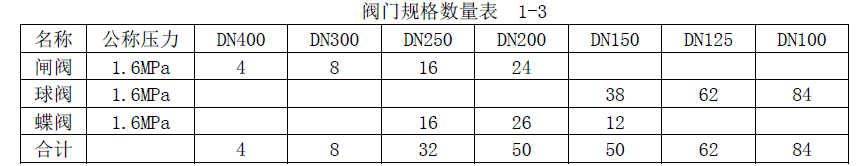

施工中，采购的第一批阀门（见表1-3）按计划到达施工现场，施工人员对阀门开箱检查，并按规范要求进行了强度和严密性试验，主干管上起切断作用的DN400、DN300阀门及其余阀门均无渗漏，验收合格。

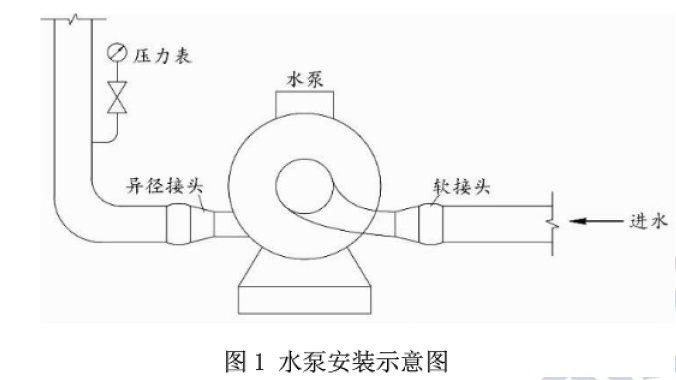

在水泵施工质量验收时，监理人员指出水泵的进水管接头和压力表安装存在质量问题（见图1水泵安装示意图），要求施工人员返工，返工后质量验收合格。
建筑给水排水系统、消防水系统和空调水系统安装后，分包单位在单机及联动试运行中，及时与其他各专业工程施工人员配合协调，完成联动试运行，工程质量验收合格。
【问题】
1.劳动力计划调整后，3月份和7月份的施工人员分别是多少？
2.第一批进场阀门按规范要求最少应抽查多少个阀门进行强度试验？其中DN300闸阀和DN200蝶阀的强度试验压力应为多少Mpa？
3.图1水泵运行时会产生哪些不良后果？绘出合格的返工部分示意图。
4.本工程在联动试运行中需要与哪些专业系统配合协调？
正确答案及解析
正确答案
解析
1.3月份的施工人员有：排水系统施工20人，合计20人；
7月份的施工人员有：给水系统施工40人、消防水系统施工20人、空调水系统施工30人、机房设备施工30人，合计40＋20＋30＋30＝120人。
2.第一批进场的阀门按规范要求最少应抽查44个进行强度试验。
DN300闸阀和DN200蝶阀的强度试验压力应为1.6X1.5=2.4MPa。
3.图1的水泵运行时会产生的不良后果：
进水入口的同心异径接头会形成气囊；压力表前没有表弯，压力表会有较大的压力冲击和损坏。

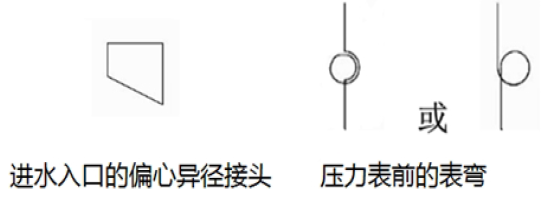

合格的返工部分示意图为：
4.本工程在联动试运行中，需要与建筑电气系统、通风空调风系统、火灾自动报警（联动）系统、建筑（装饰）专业的配合协调。
